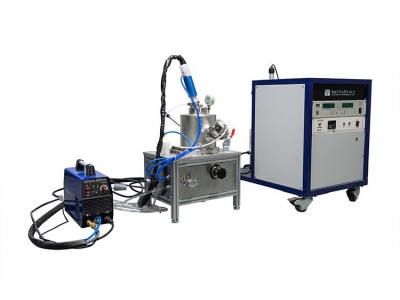

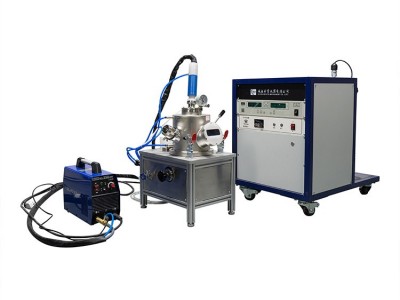

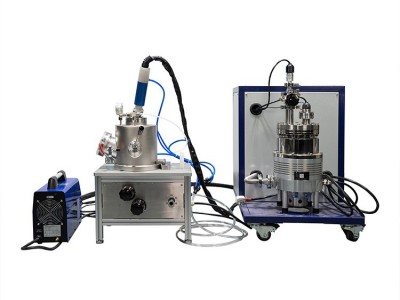

本品是一款小型真空电弧熔炼炉，采用钨电极和水冷铜坩埚。设备熔炼温度可超过 3000℃，且降温迅速。采用不锈钢水冷腔体，配有观察窗口和照明窗口，可观测样品熔炼情况，非常适合样品熔炼和热处理，相图研究。
熔炼时，金属放置在水冷铜坩埚内，炉内充入高纯的惰性气体，利用电弧产生的高温融化金属。该设备具有体积小，性能稳定，操作简单方便等优点。另外本型 号还配有真空吸铸模具，用户在将样品熔化后开启抽气阀即可进行真空吸铸。通过吸铸用户可以很方便的制成所需形状和尺寸的试样。
电弧熔炼炉特点：
该设备具有体积小，性能稳定，操作简单，功能全面使用方便等优点，非常适合实验室进行小剂量的金属样品研究。
1）专用卡扣，方便炉膛开启和封闭
2）特别设计移动杆，方便拨动样品
3）特别设计观察窗，既能方便观察，又能削弱强光,保护眼睛
电弧熔炼炉应用领域：
适合样品熔炼和热处理，相图研究.
电弧熔炼炉技术参数：
主要特点 | 开启式腔体，方便取放样品 设有前观察视窗，方便观测起弧熔化状态 真空室、铜坩埚、起弧电极都采用水冷冷却方式 上下移动采用方向盘式设计，操作摇杆转动灵活 为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼炉中采用了机械手翻转机构 坩埚尺寸小且数量多，可方便制作多个样品，又可避免样品间的相互污染。 操作简单，设计小巧，占地面积极少 |
电源 | 电压：AC220V 50Hz 输入功率：7.5KW |
zui高工作温度 | 熔炼温度可达3000℃，可以熔炼任何类型的金属 |
真空腔体 | Φ160×190mm |
腔体材质 | 不锈钢 |
冷却方式 | 水冷腔体、水冷电极、水冷铜坩埚 |
坩埚 | 水冷铜坩埚，真空吸铸模具 共有5个熔炼孔，每个可熔炼30g铁（其他材质按密度换算） 中间熔炼孔带吸铸功能。 |
电极 | 钨针：直径为4mm |
真空度 | 10 -5TORR，极限真空：1.0E-5Pa |
水冷接头 | 1/4英寸快插接口 |
真空接口 | KF16法兰 |
进气接口 | 1/4英寸快插接口 |
进气阀门 | 不锈钢针阀 |
真空计 | 2.5级指针式真空计 |
应用&注意事项 | 金属熔炼过程中需要高纯Ar气（5N）或5% H2 + 95% Ar 熔炼需在流动保护气体环境下操作，气瓶上面必须安装减压阀。 若熔炼需在高真空环境下进行，本公司强烈建议采用涡旋分子泵对真空腔体进行抽真空。 为保护分子泵，建议在分子泵前端安装冷阱。 |
