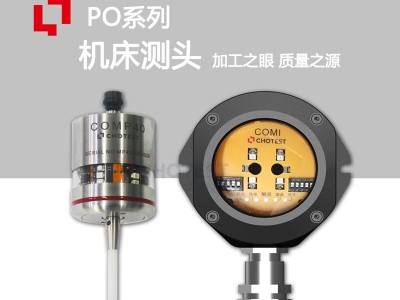

5m直线传输机床测头

中图仪器5m直线传输机床测头PO40是一款具有 3 维 5 向探测功能的红外触发机床测头，具有体积小、精度高、传输稳定、兼容性强等特点。能够解决工件来回运输耗时、人工测量误差大、批量生产良率低、复杂零件加工精度难把控、刀具损耗导致成本攀升等测量痛点。用于高精度零件检测、薄壁零件检测、模具曲面检测、大尺寸零件在线测量、大批量在线测量、涡轮叶片检测等领域。

一、产品功能

1. 工件坐标设置：设置工件原点，修正工件坐标系，确定毛坯加工量。

2. 零件找正：工件找正，判定工件装夹定位是否准确，是否夹紧变形。

3. 尺寸测量：台阶高测量、尺寸测量、直径测量。

4. 位置测量：孔间距测量、垂直度测量、位置度测量、角度测量等。

5. 曲面测量：叶片形状测量、模具曲面测量、复杂形状测量。

6. 序后检测：工件测量完成，尺寸超差报警，修正刀补。

二、性能特点

1、降本增效双驱动：无需人工反复测量、运输等待，自动完成找正、测量、校准、刀补补偿，直接降低人力成本30%以上，机床加工效率提升40%。

2、高精度+高可靠性：2δ<1.0μm重复精度，触发寿命超1000万次，IPX8密封设计适配恶劣加工环境，批量生产良率显著提升。

3、全场景兼容适配：支持Fanuc/西门子等主流数控系统，360°XY平面+±85°Z向红外传输，5m直线传输无干扰，适配龙门铣、CNC加工中心等多种机床。

三、新能源汽车电池组件——电池包外壳应用案例

客户简介：华南地区某客户，主要生产新能源汽车动力电池组，该产品使用了大型的龙门铣机床，Fanuc/西门子数控系统；

客户痛点：新能源电池包外壳来料厚度、平面高度不均，在大型的龙门铣机床加工时，不能保证产品倒角大小一致和平面高度均匀，导致出现产品过切、加工不到位等问题；

中图仪器方案：引入中图仪器机床测头，实现在机检测：加工前测量工件平面高度，根据工件平面高度误差值，进行Z向刀补自动补偿；

改善效果：自动补偿加工，产品平面高度、倒角大小均匀，提升生产良率、降本增效，提高自动化程度，客户非常满意。

注：产品信息会根据市场与技术发展实时更新，最新动态可咨询专属顾问。

中图仪器5m直线传输机床测头已广泛应用于高精度零件、薄壁件、模具、大尺寸零件等多场景加工。如有疑问或需获取定制化解决方案、产品详细参数手册，欢迎随时联系中图仪器！
