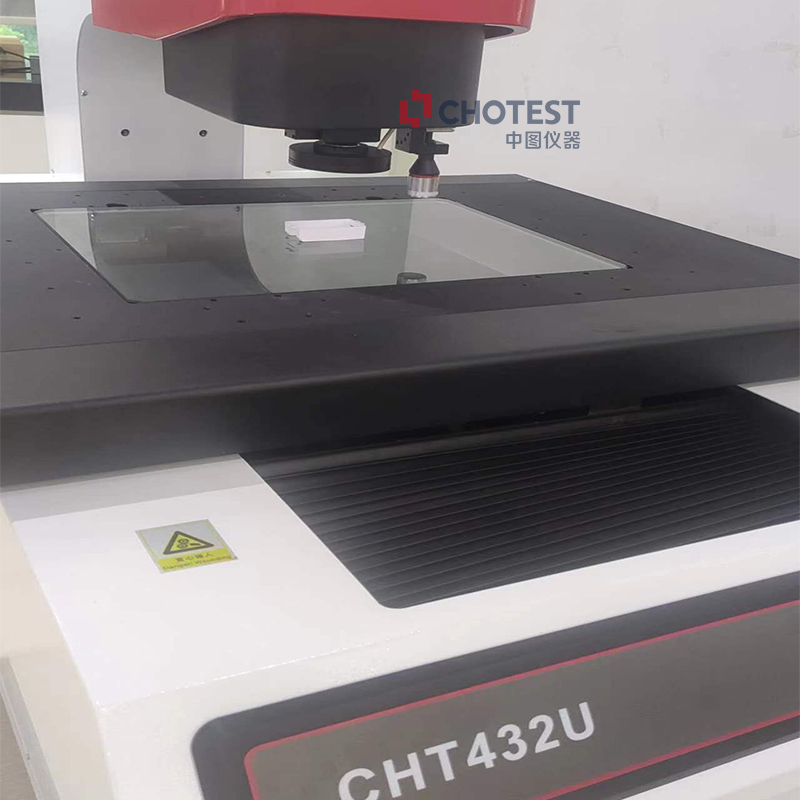

Novator系列2.5次元影像测量仪是在CNC影像仪基础上发展而来的光学非接触测量仪，其功能更强大、精度更高、操作也更加便捷。影像测量仪可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。这就提高了工作效率，节约了成本。它采用大理石主体机台和精密伺服控制系统，将传统影像测量与激光测量扫描技术相结合，支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可升降和可更换RGB光源，可适应更多复杂工件表面。
Novator系列2.5次元影像测量仪可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、钟表、计量检测等领域，实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等精密测量。
技术规格
| 型号 | Novator432 | |
行程范围 | X(mm) | 400 |
Y(mm) | 300 | |
Z(mm) | 200 | |
| 图像传感器 | 高清彩色工业摄像机 | |
| 显示器 | 24英寸 LCD显示器（1920×1080） | |
| 光栅显示分辨率 | 0.1μm | |
| 镜头 | 13.3X电动连续变倍 | |
| 放大倍率 | 光学放大0.6~8.0X;影像放大17~232X | |
检测精度 | X/Y轴 | (1.5+L/250)μm |
| X⊥Y轴 | (2.0+L/200)μm | |
| Z轴 | (2.8+L/200)μm | |
3D扫描成像测量 | Z向测量范围 | 5mm |
| 扫描宽度 | 30mm | |
| 重复精度 | ±1μm | |
| 测量精度 | ±0.1%F.S. | |
| 扫描速度 | 10~80mm/s | |
| 支持飞拍测量模式 | 支持 | |
| 支持导航相机 | 支持 | |
| 外形尺寸(mm) | 860*1350*1670 | |
| 仪器重量(kg) | 650 | |
| 承重(kg) | 25 | |
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点等。
2.Novator系列2.5次元影像测量仪可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
性能特点
激光扫描成像、3D复合测量
1.支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。
2.支持线激光3D扫描成像，可实现3D扫描成像和空间测量。

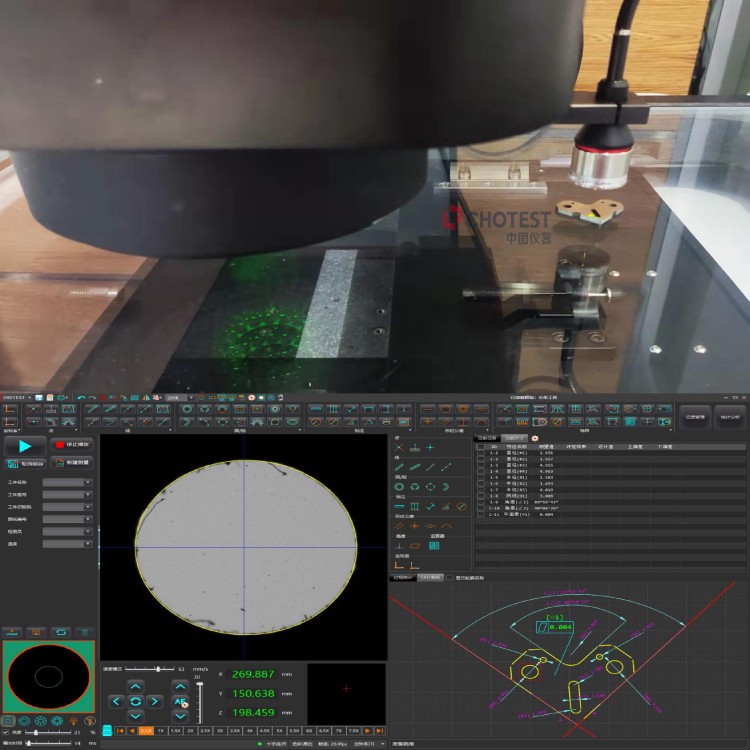

3.VisionX测量软件支持多种轮廓测量和3D空间测量，无缝连接2D/3D混合测量。
频闪照明光源、高速硬件飞拍
1.具备频闪照明光源，支持频闪和普通双模式。
2.支持飞拍模式测量，测量效率提升5~10倍。
3.融入中图闪测仪的拼接测量功能，发挥综合优势。
可更换RGB表光、独立升降表光
1.可更换RGB表光和白色表光，适应多种复杂颜色和材料表面。
2.表光可独立升降，更好的观察样品表面。
3.支持六环八分区表面光、透射光、同轴光分段编程控制。
自动测量，批量更快
1.程序匹配工件坐标系，自动执行测量流程。
2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量。
3、CNC固定坐标系模式下，可快速精确地进行批量测量。
