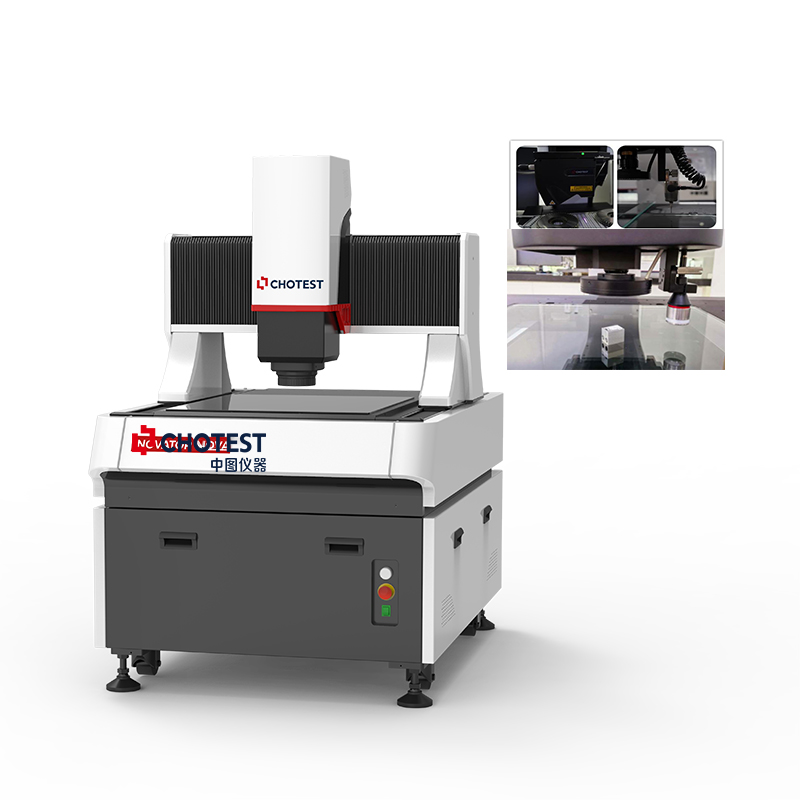

2.5次元光学影像测量仪

中图仪器Novator系列2.5次元光学影像测量仪适用于以二维平面测量为目的的一切应用领域，能够高效地测量各种精密模具的轮廓和表面形状尺寸、角度及位置，如长度、厚度、半径、槽、宽度、孔距、间距、高度、圆弧、R角等。支持频闪照明和飞拍功能，可进行高速测量，大幅提升测量效率；具有可升降和可更换RGB光源，可适应更多复杂工件表面。可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等精密测量。

技术规格

产品优势

稳固移动平台、高测量精度

1.精密大理石机台，稳定性好，精度高。

2.精密线性滑轨和伺服控制系统，超低分贝静音级运动。

3.三轴全自动可编程检测，实现复杂特征批量检测。

激光扫描成像、3D复合测量

1.中图2.5次元光学影像测量仪支持点激光轮廓扫描测量，进行高度方向上的轮廓测量。

2.支持线激光3D扫描成像，可实现3D扫描成像和空间测量。

3.VisionX测量软件支持多种轮廓测量和3D空间测量，无缝连接2D/3D混合测量。

频闪照明光源、高速硬件飞拍

1.具备频闪照明光源，支持频闪和普通双模式。

2.支持飞拍模式测量，测量效率提升5~10倍。

3.Novator系列2.5次元光学影像测量仪融入中图闪测仪的拼接测量功能，发挥综合优势。

可更换RGB表光、独立升降表光

1.可更换RGB表光和白色表光，适应多种复杂颜色和材料表面。

2.表光可独立升降，更好的观察样品表面。

3.支持六环八分区表面光、透射光、同轴光分段编程控制。

自动测量，批量更快

1.程序匹配工件坐标系，自动执行测量流程。

2.支持CAD图纸和Gerber图纸导入，坐标系匹配测量。

3、CNC固定坐标系模式下，可快速精确地进行批量测量。

操作简单，轻松无忧

1.具备大幅面导航相机，快速实现工件定位。

2.具有镜头防撞功能，轻松无忧。

3.一体化操作界面，任何人都能轻松设定和测量。

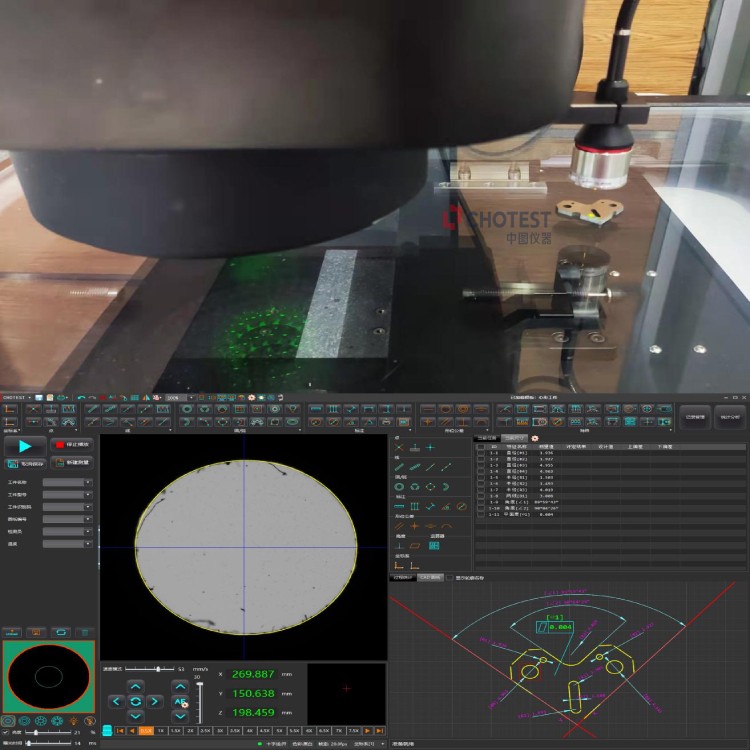

光学测头平面度测量

影像测量仪日常维护

1、仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。

2、仪器使用完毕，工作面应随时擦拭干净，再罩上防尘套。

3、仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4、工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5、仪器LED光源使用寿命很长，但当有灯泡烧坏时，请通知厂商，由专业人员为您更换。

6、仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

7、软件已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。否则，会产生错误的测量结果。

8、仪器所有电气接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能，重则可能损坏系统。
