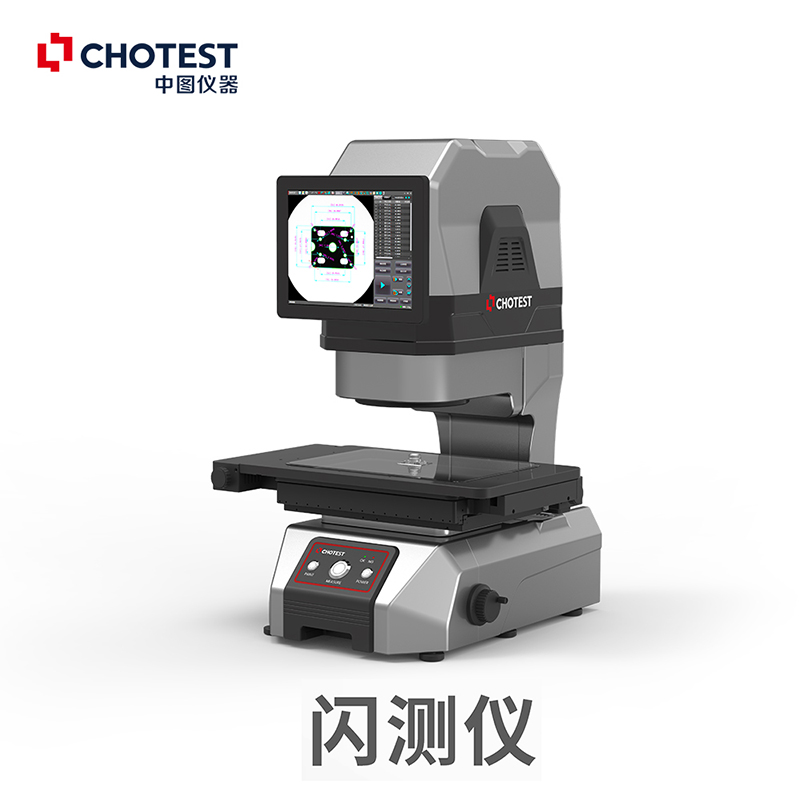

图像尺寸测量仪也叫闪测仪，一键影像测量仪，一键式测量仪，仪器编程简单，工件可以任意摆放，批量测量更快捷高效，更适合大批量测量场景。VX8000系列快速图像尺寸测量仪采用双远心高分辨率光学镜头，结合高精度图像分析算法，并融入一键闪测原理。CNC模式下，只需按下启动键，仪器即可根据工件的形状自动定位测量对象、匹配模板、测量评价、报表生成，真正实现一键式快速准确测量。
VX8000系列快速图像尺寸测量仪高分辨率镜头，1%亚像素图像处理，高精度算法分析；自动对焦，排除人为测量操作干扰，且重复聚焦一致性高；自动识别测量部位，每次都能获得统一稳定的测量结果。软件自动对焦，保证不同操作人员量测结果一致，大大减少人为误差（手动机操作方式：手动对焦）。
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。
电机冲片测量
技术规格
| 型号 | VX8200 | |
| 图像传感器 | 2000万像素CMOS | |
| 显示器 | 机身显示器 | 10.4英寸LCD显示器（XGA：1024×768） |
| 外界显示器 | 选配，24英寸LCD显示器（XGA：1920×1080） | |
| 受光镜头 | 高分辨率双远心镜头 | |
| 测量视野 | 广视野(mm) | 200×200（4角R50） |
| 高精度(mm) | 130×130 | |
| 重复精度 | 广视野(mm) | ±1μm |
| 高精度(mm) | ±0.5μm | |
| 测量精度 | 无拼接 | ±1.5μm |
| 有拼接 | ±(3+0.02L)μm | |
| Z轴移动范围 | 75mm | |
| 测量软件 | VisionX | |
| 显示分辨率 | 0.1μm | |
| 外形尺寸(L×W×H) mm | 531*386*731 | |
| 重量 | 49kg | |
产品优势
一键闪测，批量更快
1.任意摆放产品，无需夹具定位，仪器自动识别，自动匹配模板，一键测量。
2.多可同时测量512个部位。
3.支持CAD图纸导入，一键自动匹配测量。
4、CNC模式下，可快速精确地进行批量测量。
计算精准，稳定可靠
1.高分辨率镜头和2000万高像素工业相机，1%亚像素图像处理，高精度算法分析。
2.自动对焦，排除人为测量操作干扰，且重复聚焦一致性高。
3.自动识别测量部位，每次都能获得统一稳定的测量结果。
操作简单，轻松无忧
1.任何人都能很快上手，无需复杂培训。
2.简洁的操作界面，任何人都能轻松设定和测量。
3.测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。
功能丰富，自动报表
1.提供多达80种提取分析工具和多种专用测量工具。
2.自动输出SPC分析报告。
3.具有远程数据输出功能。
