光栅式锯齿梯形螺纹测长机

中图仪器SJ5100光栅式锯齿梯形螺纹测长机搭载进口高精度光栅测量系统、高精密研磨直线导轨，配合温度补偿与双向恒测力系统，测量精度稳定可靠，全流程测量≤3分钟，自动生成结果报表，无需人工繁琐记录，大幅提升计量检测效率。

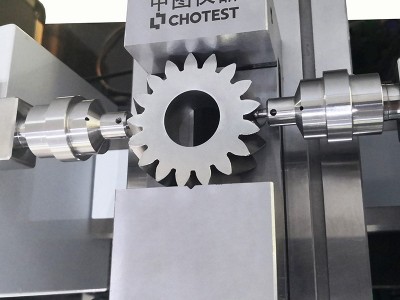

SJ5100光栅式锯齿梯形螺纹测长机能够测量及检定精密量具、精密量规，如块规、环塞规、卡规、螺纹规、花键规、表类、尺类。还可以检测各种精密工件内外尺寸，如齿轮、花键、校对棒、非标量规等，具有通用性强的特点。

一、产品功能

1、标配功能：满足常规计量刚需

（1）量块/块规检测（0.1~300mm）、光滑环规（φ5~φ200mm）、螺纹规（M1~M220）等全类型量具检定。

（2）千分尺校对杆、针规、塞尺等常用计量工具精准测量，无需额外搭配辅助设备。

2、可选配功能：适配特殊场景需求

（1）支持小型环规（φ0.8~φ5mm）、锥度规、锯齿/梯形螺纹（M3~M400）等特殊规格测量。

（2）提供卡尺、千分尺、表类等计量工具示值误差手动校准，以及轴承、精密零部件多维度尺寸测量功能。

3、稳定运行保障：严苛环境适配，长效可靠

（1）适配20±2℃标准计量环境，振动、湿度等参数符合行业检测设备要求，确保测量数据稳定。

（2）无灰尘、腐蚀气体、强磁场等环境干扰设计，适配企业计量室、各级计量鉴定部门长期使用。

二、环境条件

参考校准/使用环境温湿度：

温度：20±2℃，波动不超过0.5℃/小时

相对湿度：10~70%。

振动：按照三坐标振动要求标准，振动速度均方根≤5um/s，振动频率8~100Hz；

校准室内应无影响测量的灰尘、震动、噪音、气流、腐蚀性气体和较强磁场。

三、产品应用

SJ5100光栅式锯齿梯形螺纹测长机广泛应用于机械制造业、工具、量具制造业及仪器仪表制造业等企业的计量室和各级计量鉴定部门。

应用案例如：

机械制造：在机械制造过程中，可以用来测量各种零件的尺寸和形状，以确保产品的质量和精度。

半导体制造：在半导体制造行业中，可以用来测量芯片线宽和间距等微小尺寸参数。

光学加工：在光学加工领域中，可以用来测量光学元件的表面形貌和厚度等参数。

航空航天：在航空航天领域中，可以用来测量航空器的外形和尺寸，以及检测零部件之间的配合精度。
