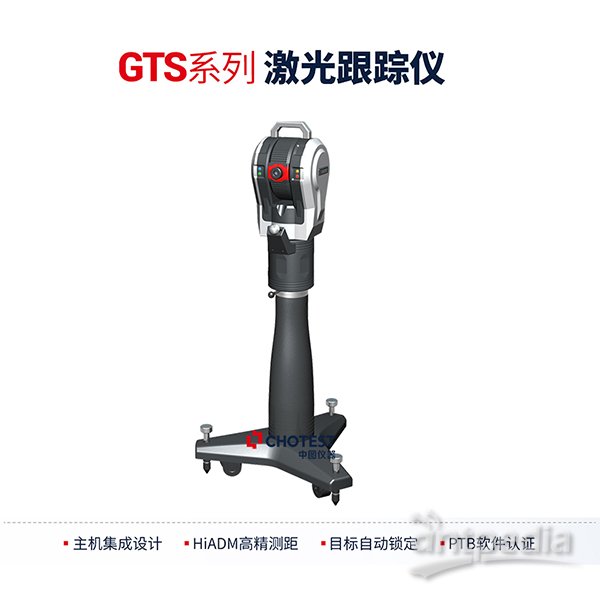

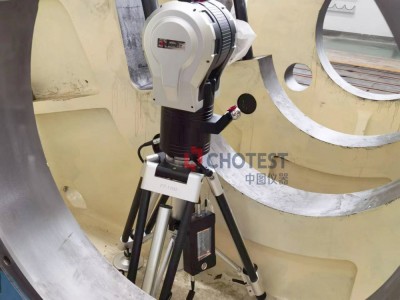

工装定位精准度测量激光跟踪仪

中图仪器GTS工装定位精准度测量激光跟踪仪微米级精度+数据输出速度达1000点/秒，可快速完成工装关键定位孔、基准面等点位检测。同时支持多站位快速配准，大型复杂工装可分区域同步检测，整体检测效率提升60%+。它集成HiADM融合测距技术，实现10μm全程juedui测距精度与0.5μm/m干涉测距精度，空间精度达15μm+6μm/m。

一、产品特点

1.高精度测量

微米级精度+姿态捕捉，保障工装定位精准度。

（1）全程juedui测距精度10μm，空间精度15μm+6μm/m，干涉测距精度0.5μm/m，可精准检测工装定位销、基准面的位置偏差，确保工装定位精度符合装配要求。

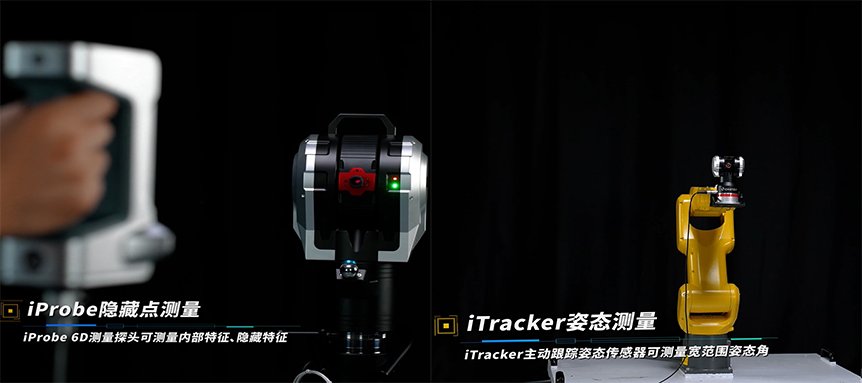

（2）配备iProbe 6D姿态探头（无线续航≥8小时）与iTracker 6D智能传感器（姿态角精度0.03°），可深入工装内部隐藏点位、复杂型腔测量，无需拆解工装，避免二次定位误差。

（3）实时捕捉工装在检测过程中的微小姿态变化，适配柔性工装、可调节工装等动态检测场景，确保检测数据真实反映工装实际状态。

2.快速响应

高速测量+断光续接，大幅缩短检测周期。

（1）搭载HiADM融合测距技术，数据输出速度达1000点/秒，工装关键定位孔、基准面等点位检测可快速完成，单套工装检测时间从传统1-2小时压缩至20-30分钟。

（2）断光自动锁定续接功能，检测过程中若遇工装部件遮挡激光，无需人工重新定位，自动续接测量轨迹，避免检测中断导致的时间浪费，提升连续检测效率。

（3）支持多站位快速配准，大型复杂工装（如汽车焊装线工装、飞机部件装配工装）可分区域同步检测，提升整体检测效率。

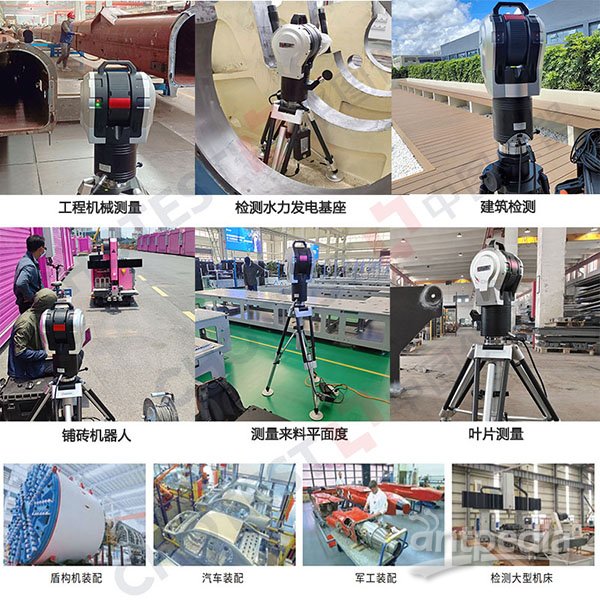

二、应用案例

GTS工装定位精准度测量激光跟踪仪深耕本土制造需求，形成多行业成熟应用方案，已在航空航天、石化、冶金等领域广泛应用。

三、合规认证

产品通过PTB认证、CNAS校准认证，提供全套校准证书，满足客户质量审核与行业认证需求。

注：产品参数与配置方案服务等可能因技术升级调整，具体以实际沟通为准。

如果您正面临装配工装检测效率低、精度不足、复杂结构检测难等问题，需要定制行业专属工装检测方案，欢迎联系客服获取；或者可以联系我们技术工程师，结合您的具体工装类型与检测需求细化技术适配细节。我们提供12个月整机质保，3小时故障响应，72小时上门维修，软件免费升级，备件供应周期仅7-15天。
