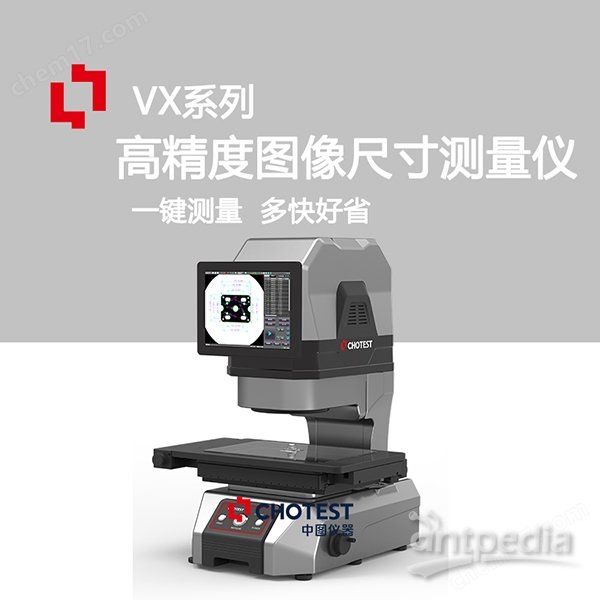

一键影像闪测仪

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平面度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

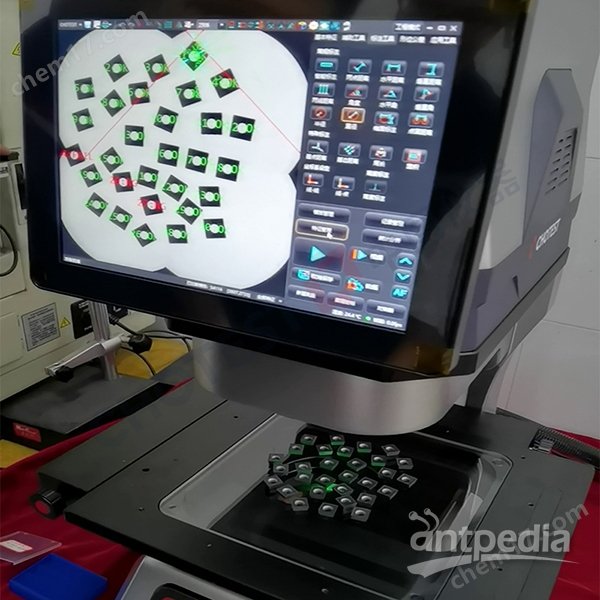

1.任意摆放产品，无需夹具定位，仪器自动识别，自动匹配模板，一键测量。

2.多可同时测量1024个部位。

3.支持CAD图纸导入，一键自动匹配测量。

4、CNC模式下，可快速精确地进行批量测量。

计算精准，稳定可靠

1.高分辨率镜头和2000万高像素工业相机，1%亚像素图像处理，高精度算法分析。

2.自动对焦，排除人为测量操作干扰，且重复聚焦一致性高。

3.自动识别测量部位，每次都能获得统一稳定的测量结果。

操作简单，轻松无忧

1.任何人都能很快上手，无需复杂培训。

2.简洁的操作界面，任何人都能轻松设定和测量。

3.测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。

功能丰富，自动报表

1.提供多达80种提取分析工具和多种专用测量工具。

2.自动输出SPC分析报告。

3.具有强远程数据输出功能。

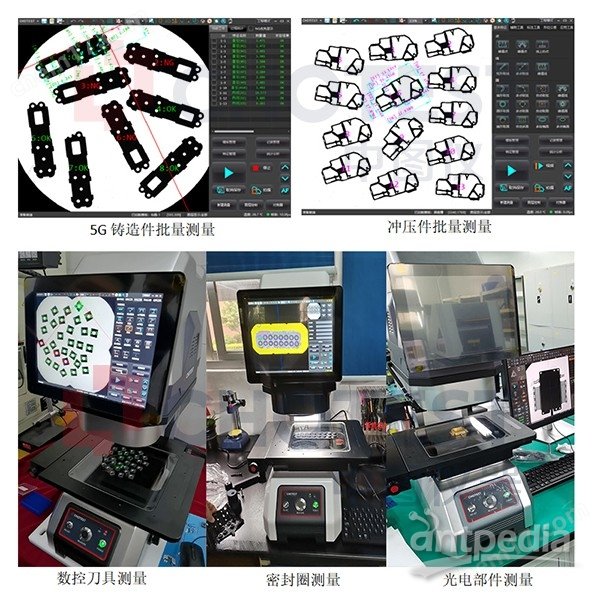

VX8000一键影像闪测仪更适用于要求批量测量或自动测量的应用场景。目前被广泛应用于3C电子零件、精密五金配件及塑胶产品等常规尺寸的快速、批量测量，像一些精密螺丝、精密弹簧、齿轮、手机外壳、手机玻璃、精密五金配件等尺寸较小的产品及零部件需要批量测量时。

VX8000一键式测量仪可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等领域。

核心功能性能参数

（1）批量测量能力：两款型号均支持单次最多同时测量1024个部位，VX8000效率较传统设备提升10倍以上，VX5000批量检测效率提升数倍；

（2）操作模式：均支持CNC全自动模式，一键完成自动定位、测量、评价、报表生成全流程，无夹具定位，工件任意摆放即可自动识别；

（3）图纸对接：均支持CAD图纸直接导入，自动匹配测量方案，实现设计与检测的无缝对接，无需手动设置测量参数；

（4）测量范围：VX8000广视野测量达200×200mm/300×200mm，适配大尺寸工件，VX5000适配小型精密工件，覆盖不同尺寸测量需求。

4.专业软件功能参数

（1）测量工具：均配备80余种专业测量工具，支持点、线、圆、圆弧等基础几何量提取，可评定位置度、同心度、直线度、圆度等复杂形位公差，满足多样化检测需求；

（2）报表输出：支持Excel、Word格式报表一键生成，可输出专业SPC统计分析报告，包含CPK、PPK等核心统计值及均值-极差图等控制图；

（3）数据管理：测量数据自动存储、实时追溯，支持批量查询与导出，VX8000还支持远程数据对接、Q-DAS传输，适配企业数字化质量管理需求；

（4）图像技术：均采用专业影像处理算法，可清晰捕捉工件边缘细节，深色、反光、粗糙表面的工件也能精准识别，测量稳定性拉满。
