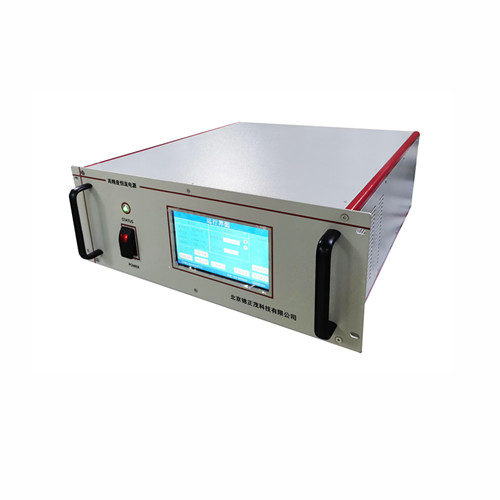

电磁铁电源
产品概述：
锦正茂电磁铁电源本电源为高稳定度的双极性恒流电源，广泛应用于电磁铁、亥姆霍兹线圈等感性负载的励磁。电源采用线性电源结构，输出电流稳定度高，纹波和噪声低。电源输出电流可在正负额定电流*值之间连续变化，电流平滑连续过零，可使电磁铁或线圈产生平滑、稳定的磁场。
配合本公司的高精度高斯计和探头（选件），电源可工作于磁场模式。在磁场模式下，可直接设定磁场值，电源会调节输出电流使电磁铁快速达到设定磁场，方便快捷，磁场稳定。可随意单独控场，也可连续扫描磁场。电流模式和磁场模式可根据需要随时切换，操作灵活。
功能和特点
1) 双极性恒流输出
l 电源输出电流可在正负额定电流*值之间连续变化
l 电流平滑过零无断点，非开关换向
l 输出电流、电压四象限工作（适合感性负载）
l 电流变化速率可设置范围为0.0007～0.3 F.S./s (F.S.为额定输出电流*值）
l 交流输入，单相220V±10%（50Hz/60H**z）或 三相380V±10%（50Hz/60Hz）
l 输出电压范围0-±200V，输出电流范围0-±1000A，输出功率*值200KW
2) 电流稳定度高，纹波低
l 电流稳定度：优于±50ppm/h（标准型）； 优于±5ppm/h（高稳型）
l 电流准确度：±（0.01%设定值+1mA）
l 电流分辨率：20 bit，例15A电源，电流分辨率为0.03mA
l 源效应：≤ 2.0×10-5 F.S.（在供电电压变化10%时，输出电流变化量）
l 负载效应：≤ 2.0×10-5 F.S.（在负载变化10%时，输出电流变化量）
l 电流纹波（RMS）：小于1mA
3) 两种输出模式
l 电流模式：直接设定磁铁或者线圈中的电流
l 磁场模式：直接设定磁铁或者线圈中的磁场大小
l 闭循环调节模式，恒定磁场值
注意：磁场模式需配合本公司的高精度高斯计及探头
4) 两种操作方式

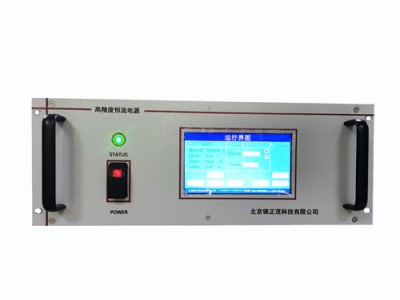

l 本地控制采用高清触摸屏显示和操作

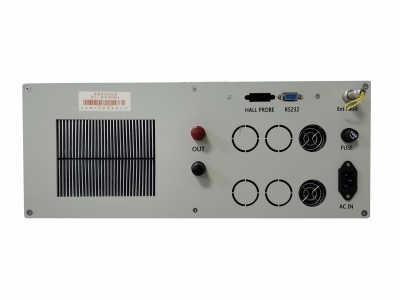

l 远程可通过RS232接口由计算机控制，RS485、LAN、USB可选
5) 多种保护功能
l 输入电源掉电保护（输入电源掉电时，内部保护吸收感性负载反灌能量）
l 过流保护（自动降流，不可控过流则关断电源输出并报警）
风冷系列电源技术参数
|
型号 |
JCP-5/40 |
JCP-5/80 |
JCP-5/120 |
JCP-10/40 |
JCP-10/80 |
JCP-10/120 |
|
|
输出 |
输出类型 |
双极性恒流输出 |
|||||
|
额定电流 |
±5A |
±10A |
|||||
|
额定电压 |
±40V |
±80V |
±120V |
±40V |
±80V |
±120 |
|
|
电流稳定度 |
标准型 优于±50ppm/h；高稳型 优于±5ppm/h |
||||||
|
电流准确度 |
±（0.01%设定值+1mA） |
||||||
|
电流分辨率 |
20 bit |
||||||
|
0.01mA |
0.02mA |
||||||
|
源效应 |
≤ 2.0×10-5 F.S.（在供电电压变化10%时，输出电流变化量） |
||||||
|
负载效应 |
≤ 2.0×10-5 F.S.（在负载变化10%时，输出电流变化量） |
||||||
|
电流纹波（RMS） |
1mA |
1mA |
|||||
|
电流 变化率 |
设定范围 |
0.0007～0.3 F.S./s |
|||||
|
出厂值 |
0.5A/s |
1A/s |
|||||
|
输入 |
供电方式 |
单相三线 |
|||||
|
电压 |
220VAC ± 10%（50/60Hz） |
||||||
|
功率(KVA) |
0.3 |
0.6 |
0.8 |
0.6 |
1.1 |
1.5 |
|
|
负载 要求 |
电阻 |
≥ 0.6Ω |
≥ 2.0Ω |
≥ 4.0Ω |
≥ 0.6Ω |
≥ 2.0Ω |
≥ 4.0Ω |
|
电感 |
0～1H |
||||||
|
环境 |
工作温度 |
0～30℃ |
|||||
|
工作湿度 |
20～90%RH |
||||||
|
冷却 |
冷却方式 |
风冷 |
|||||
|
内置高斯计（选件） |
测量范围 |
0～±30000 |
|||||
|
通信 |
通信接口 |
RS232（RS485、LAN、USB可选） |
|||||
|
电气 连接 |
输入线径 |
10A标准电源线 |
|||||
|
输出线径 |
≥ 1mm2 |
≥ 2.5mm2 |
|||||
|
尺寸 |
L*W*H（mm） |
520*445*177（4U机箱） |
|||||
|
重量 |
17kg |
19kg |
21kg |
17kg |
19kg |
21千克 |
|
|
型号 |
JCP-15/40 |
JCP-15/80 |
JCP-15/120 |
JCP-20/40 |
JCP-20/80 |
JCP-20/120 |
JCP-25/40 |
JCP-25/70 |
|
|
输出 |
输出类型 |
双极性恒流输出 |
|||||||
|
额定电流 |
±15A |
±20A |
±25A |
||||||
|
额定电压 |
±40V |
±80V |
±120V |
±40V |
±80V |
±120V |
±40V |
±70V |
|
|
电流稳定度 |
标准型 优于±50ppm/h；高稳型 优于±5ppm/h |
||||||||
|
电流准确度 |
±（0.01%设定值+1mA） |
||||||||
|
电流分辨率 |
20 bit |
||||||||
|
0.03mA |
0.04mA |
0.05mA |
|||||||
|
源效应 |
≤ 2.0×10-5 F.S.（在供电电压变化10%时，输出电流变化量） |
||||||||
|
负载效应 |
≤ 2.0×10-5 F.S.（在负载变化10%时，输出电流变化量） |
||||||||
|
电流纹波（RMS） |
1mA |
1mA |
1mA |
||||||
|
电流 变化率 |
设定范围 |
0.0007～0.3 F.S./s |
|||||||
|
出厂值 |
1.5A/s |
2.0A/s |
2.5A/s |
||||||
|
输入 |
供电方式 |
单相三线 |
|||||||
|
电压 |
220VAC ± 10%（50/60Hz） |
||||||||
|
功率(KVA) |
0.9 |
1.5 |
2.2 |
1.2 |
2.1 |
3.0 |
1.4 |
2.2 |
|
|
负载 要求 |
电阻 |
≥ 0.6Ω |
≥ 2.0Ω |
≥ 4.0Ω |
≥ 0.6Ω |
≥ 2.0Ω |
≥ 4.0Ω |
≥ 0.5Ω |
≥ 1.0Ω |
|
电感 |
0～1H |
||||||||
|
环境 |
工作温度 |
0～30℃ |
|||||||
|
工作湿度 |
20～90%RH |
||||||||
|
冷却 |
冷却方式 |
风冷 |
|||||||
|
内置高斯计（选件） |
测量范围 |
0～±30000 |
|||||||
|
通信 |
通信接口 |
RS232（RS485、LAN、USB可选） |
|||||||
|
电气 连接 |
输入线径 |
10A标准电源线 （输入>2KVA，采用16A电源线） |
|||||||
|
输出线径 |
≥ 4mm2 |
≥ 4mm2 |
≥ 6mm2 |
||||||
|
尺寸 |
L*W*H（mm） |
520*445*177（4U机箱） |
|||||||
|
重量 |
17kg |
19kg |
21kg |
18kg |
20kg |
22kg |
19kg |
21千克 |
|
水冷系列电源技术参数
|
型号 |
JCP-50/60 |
JCP-70/60 |
JCP-90/70 |
JCP-130/130 |
JCP-200/150 |
JCP-400/150 |
JCP-1000/100 |
|
|
输出 |
输出类型 |
双极性恒流输出 |
||||||
|
额定电流 |
±50A |
±70A |
±90A |
±130A |
±200A |
±400A |
±1000A |
|
|
额定电压 |
±60V |
±60V |
±70V |
±130V |
±150V |
±150V |
±100V |
|
|
电流稳定度 |
标准型 优于±50ppm/h；高稳型 优于±5ppm/h |
|||||||
|
电流准确度 |
±（0.01%设定值+1mA） |
|||||||
|
电流分辨率 |
20 bit |
|||||||
|
0.1mA |
0.13mA |
0.17mA |
0.25mA |
0.4mA |
0.8mA |
2.0mA |
||
|
源效应 |
≤ 2.0×10-5 F.S.（在供电电压变化10%时，输出电流变化量） |
|||||||
|
负载效应 |
≤ 2.0×10-5 F.S.（在负载变化10%时，输出电流变化量） |
|||||||
|
电流纹波（RMS） |
2 mA |
2 mA |
2 mA |
3 mA |
4 mA |
10 mA |
20 mA |
|
|
电流 变化率 |
设定范围 |
0.0007～0.3 F.S./s |
||||||
|
出厂值 |
5A/s |
7A/s |
9A/s |
13A/s |
20A/s |
20A/s |
20A/s |
|
|
输入 |
供电方式 |
三相五线 |
||||||
|
电压 |
380AC±10%（50/60Hz） |
|||||||
|
功率(KVA) |
4.0 |
5.5 |
8.1 |
20 |
36 |
72 |
122 |
|
|
负载 要求 |
电阻 |
≥0.2Ω |
≥0.1Ω |
≥0.1Ω |
≥0.2Ω |
≥0.2Ω |
≥0.1Ω |
≥0.02Ω |
|
电感 |
0～1H |
|||||||
|
环境 |
工作温度 |
0～40℃ |
||||||
|
工作湿度 |
20～80%RH，无冷凝 |
|||||||
|
冷却 |
冷却方式 |
水冷 |
||||||
|
制冷功率 |
0.8 KW |
0.8 KW |
1 KW |
1.5 KW |
2.2 KW |
4.5 KW |
11 KW |
|
|
水流量 |
≥ 3 L/min |
|||||||
|
进水温度 |
18～25℃ （与环境温度、湿度相关） |
|||||||
|
内置高斯计（选件） |
测量范围 |
0～±30000 |
||||||
|
通信 |
通信接口 |
RS232（RS485、LAN、USB可选） |
||||||
|
电气 连接 |
输入线径 |
≥ 2.5 mm2 |
≥ 4 mm2 |
≥ 10 mm2 |
≥ 16 mm2 |
≥ 35 mm2 |
≥ 70 mm2 |
|
|
输出线径 |
≥ 16 mm2 |
≥ 25mm2 |
≥ 35mm2 |
≥ 50mm2 |
≥ 70mm2 |
≥ 150mm2 |
≥ 500mm2 |
|
|
尺寸 |
L*W*H（mm） |
520*445*445（10U机箱） |
机柜 |
|||||
|
重量 |
60kg |
60kg |
60kg |
待测 |
||||
备注1：电流的稳定度是在电流满量程输出、电源预热时间大于30分钟、测量时间不低于1小时条件下的电流相对变化量。
2：基础测试软件免费提供。（远程输入电流，设定磁场） 添加功能的需要单独收费！
3：电流的输出纹波是使用KEITHLEY2700测得输出电流上的交流分量有效值。
