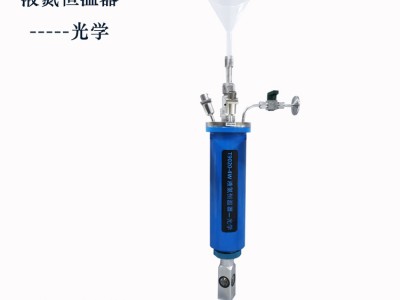

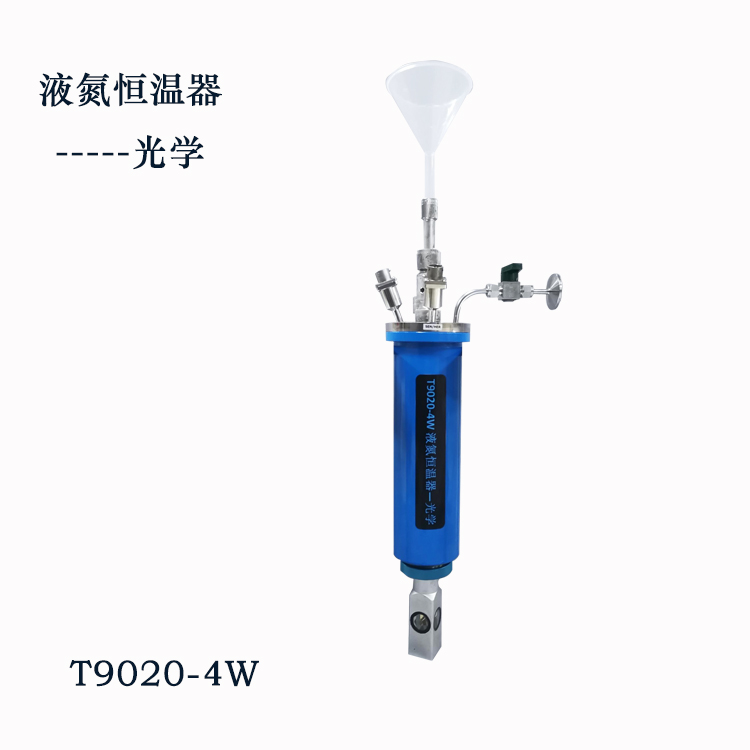

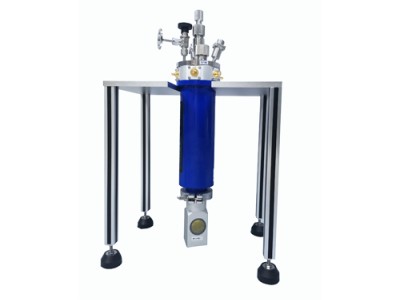

液氮恒温器-光学
锦正茂液氮恒温器-光学公司研发的液氮型低温恒温器，利用液氮作为降温媒介，标准恒温器可实现快速降温至液氮温度（约20min），其工作原理是在恒温器内部液氮腔内装入液氮，通过调整控温塞与冷指的间隙来保持冷指的漏热稳定在一定值上，再通过锦正茂科技有限公司自主研发的控温仪，通过其内部的模糊控制系统，调整加热输出功率，使恒温器的温度在 80K-600K 之间快速变温，并能快速的稳定到某一设定值上，另外，恒温器如果加装降压选件，可将恒温器的温度降低至 65K，并稳定在 65K 上。
锦正茂液氮恒温器-光学为满足更多客户的需求，公司还研发有连续流型液氮、液氦型低温恒温器，使用户不需要再实验过程中一直添加液氮液氦，并能长时间稳定的测量。使用液氦作为低温媒介时，低温可以低至 4K，使用液氮作为媒介时，低温可以低至78K，在工作时，低压的冷媒从进液口导入到恒温器内部，然后经过恒温器内部的毛细管路导入到恒温器底部的蒸发器当中，在恒温器的蒸发器上还安装有加热器和温度传感器，经过控温仪控制温度后的蒸汽喷射到样品腔中，冷却过样品后蒸汽再通过出气管道排出道大气当中或者是气体回收装置中。该种类型恒温器设计中，为方便客户可以轻松载入样品，样品可以从恒温器的顶端通过样品杆进行载入，恒温器的底端使用的是紧凑型的设计方案，真空罩的占空比更小，更适合在磁场中进行测量。经过十多年产品品质的追求以及客户售前和售后的鼎力支持，TSKE 系列低温产品是您理想的选择。
功能和特点：
※ 温区范围（65K~500K）、（可选700K）效率高和降温速度快；
※ 样品在真空腔内，拥有理想稳定的实验环境
※ 真空夹层内装有低温吸附剂，能增长真空保持时间，延长液氮使用时间。
※ 温度传感器采用有着良好稳定性和重复性的 PT100 铂电阻；
※ 多种选件，可满足不同测试需求；
※ 使用时加注液氮方便；
※ 光学样品座可配备可插拔样品卡，和易用且美观的接线柱。
※ 可根据客户要求进行定制
※ 标配8根测量引线，可拓展至32根
※ 窗口标配2个熔融石英窗口，可扩展到5个，窗口材料可按用户要求更换
※ 更换样品方便快捷，可在5min内完成样品更换
※ 样品座可选液体样品座，粉尘样品座，固体样品座，块状样品座
技术规格
|
型号 项目 |
T9115-4W |
T9115-4W-H |
T9120-4W |
T9120-4W-H |
T9130-4W |
T9130-4W-H |
|
温度范围 |
65-325k |
65-500k |
65-325k |
65-500k |
65-325k |
65-500k |
|
降温时间 |
≤25min |
|||||
|
光学窗口 |
4个Φ15X1.5 |
4个Φ20X1.5 |
4个Φ30X1.5 |
|||
|
测试线接头 |
标准8芯测量引线接头，可选同轴线接头和微波接头 |
|||||
|
样品座尺寸 |
15X25mm |
15X25mm |
20x30mm |
20x30mm |
30x40mm |
30x40mm |
|
温度计 |
PT100铂电阻温度计（有标定过和未标定过的，默认未标定的） |
|||||
|
温度稳定性 |
±0.01K依赖于温控仪 |
|||||
|
加热器 |
30W |
60W |
30W |
60W |
30W |
60W |
|
真空接口 |
标准KF25接口 |
|||||
|
样品环境 |
样品置于真空环境中 |
|||||
|
真空度 |
≤1Pa即可 |
|||||
|
液氮维持时间 |
6h@80K,5h@100K,3h@200K |
|||||
|
液氮腔容积 |
标准500ml(可支持定做) |
|||||
|
应用范围 |
光谱测试，光电反应，拉曼，电致发光，光致发光等 |
|||||
注：可定制700K高温光学恒温器
|
型号 |
规格和参数 |
材质 |
描述 |
|
T9115-4W |
15X25mm |
OFHC |
标准的光学样品座， |
|
T9115-4W-10LTH |
15X25mm |
OFHC |
标准的光学样品座，中间开Φ10mm孔 |
|
T9115-4W-H-10LTH |
15X25mm |
OFHC |
标准的光学样品座，中间开Φ10mm孔 |
|
T9120-4W |
20x30mm |
OFHC |
标准的光学样品座，中间不开孔 |
|
T9120-4W-15LTH |
20x30mm |
OFHC |
标准的光学样品座，中间开Φ15mm孔 |
|
T9120-4W-H-15LTH |
20x30mm |
OFHC |
标准的光学样品座，中间开Φ15mm孔 |
|
T9130-4W |
30x40mm |
OFHC |
标准的光学样品座，中间不开孔 |
|
T9130-4W-20LTH |
30x40mm |
OFHC |
标准的光学样品座，中间开Φ20mm孔 |
|
T9130-4W-H-20LTH |
30x40mm |
OFHC |
标准的光学样品座，中间开Φ20mm孔 |
|
PSC-10 |
Φ10窗口 |
石英 |
粉末状样品容器，容器的一侧为10mm石英窗片 |
订购说明：
样品座选件：
备注：
1：所有标准光学恒温器出厂时只带有一个样品座。
2：以上标准样品座若不能满足客户需求，可按照客户要求进行定制。
3：为固定光学性能样品，所有的光学恒温器均配有夹放样品的压片，压片的孔径与通光孔尺寸一致。
恒温器光学接头选件：
|
电学接头型号 |
规格和参数 |
描述 |
|
T91-8P普通玻璃烧结 |
8pin |
增加一个快速插拔的8P普通电学接头 |
|
T91-12P普通玻璃烧结 |
12pin |
增加一个快速插拔的12P普通电学接头 |
|
T91-SMA |
0-18GHz |
配软电缆 |
|
0-12.4GHz |
配半刚、半柔性电缆 |
|
|
T91-BNC |
0-4GHz |
配普通同轴线 |
|
T91-TRX |
三同轴接头 |
增加一个快速插拔的三同轴接头 |
|
T91-S |
不锈钢接线盒 |
增加一个不锈钢接线盒 |
|
T91-PTEF |
四氟接线盖 |
在不锈钢接线盒上增加一个四氟板接线盖 |
备注：
1：所有恒温器出厂时，均带有两个接头，一个为温度传感器和加热器安装使用，另一个是为进行
其他性能测量时准备的接头，当需要更多的测试线时，就需要增加安装孔，或者是加装一个或者
几个Breakout Box
2：上表中有T91-S选件，此选件接线板和外壳整体构成接地，另一种是T91-PTEF选件，该选件
是外壳和安装的接头中采用四氟板绝缘连接，外壳和接头的电学性能是相互独立的。选型时应注
意此问题。
减压附件选件
标准恒温器本身不带有特殊的减压备件，需要65K低温时，需要配置相应的减压附件。
