工作原理

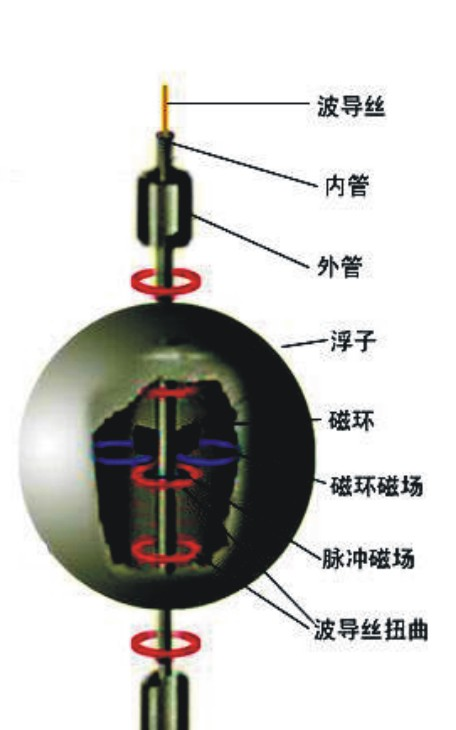

磁致伸缩液位计部分是基于磁致伸缩原理设计的，它由敏感元件波导丝（管）、活动磁铁及发射电脉冲信号和接收返回信号的电子部件构成。当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。当脉冲环形磁场与浮子固有磁场相遇时，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波以声速传递返回到电子探头，使线圈两端产生感应脉冲。通过测量出发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以精确地计算出被测液面高度。同时将温度传感器置于测杆内，便可连续测定介质温度。
性能指标
模拟信号输出液位传感器
量程范围 50～7000mm
供电电源 24VDC±10%
输出形式 4～20mA；0～5V；0～10V
工作温度 电子仓：－40℃～+85℃（范围）
测杆：－40℃～+110℃（范围）
输出温漂 50ppm/℃
产品功耗 小于60mA
工作压力 浮球3.2MPa
输出纹波 小于20mV
线性误差 优于0.05%FS；量程小于300mm的传感器，误差小于150μm
重复性误差 优于0.002%FS
带负载能力 4～20mA输出：带负载能力不低于500Ω
0～5V，0～10V输出：输出阻抗小于20Ω
测杆材料 0Cr18Ni9、1Cr18Ni9Ti或用户特殊定制
电子仓外壳材料 1Cr18Ni9Ti或用户特殊定制
浮球材料 1Cr18Ni9Ti、0Cr17Ni12Mo2、0Cr17Ni14Mo2
连接形式 M18×1.5、M20×1.5、3/4－16UNF－2A（或者用户特殊定制）
防爆类型 ExdⅡBT5
主要技术参数
数字信号输出液位传感器
油位、水位、一至五点温度数据输出
测量范围 0.2～6m
重复精度 优于0.001%FS
非 线 性 0.05%FS
分 辨 率 150μm
输出模式 Rs-485
供电电源 15～30VDC
防爆等级 ExdⅡBT5 ExiaⅡAT5 ExiaⅡBT5
温度系数测杆：－40℃～120℃
电子仓：－20℃～75℃
工作压力 浮球：3.2MPa
测杆材料 0Cr18Ni9、1Cr18Ni9Ti
双球型会有两路输出信号
