产品简介
振动式粘度仪表的内有两组压电晶体，一组压电晶体用于激发振荡，使其在空气中以共振频率振荡，另一组晶体用于监测实际的振荡频率,当振动探杆浸入液体时其振荡频率发生变化,在一定范围内其频率变化与振动体浸入液体粘度大小成比例关系，通过MCU测量频率及进行线性化处理后得到粘度值，显示并输出与粘度对应的4~20mA信号,同时可与上位机进行MODBUS RTU通讯.
粘度计是由传感器探头和变送器组成，可安装在反应釜，反应槽和管道上测量液体的粘度。
振动粘度计测量系统的探头能准确的测量粘度，变送器能够及时将粘度显示出来。粘度计可以在线测量各种液体的粘度，如：胶.漆.间歇聚合工艺，乳化和分散，管线内的在线混合等。
粘度计测量系统在过程控制应用中免维护。探头没有可移动活动部件。测量系统使用振动扭矩原理，通过电机振动带动转子.转子振动时与液体之间有一粘合力.阻止转子正常运转.从而通过感应器微电脑转换成标准信号4-20mA或485通讯。信号数值可以显示在变送器上，同时输出 4-20mA 信号，可直接接入客户现场系统。
二、产品参数：
1. 工作电压：18~32VDC,24VDC<1.2W
2. 工作环境：温度-20~80℃，湿度<85%
3． 输出信号：4~20mADC，负载电阻<500Ω，485MODBUS RTU （1,8,1,N.）
4: 振动式材料：304不锈钢.进囗高强钢
5： 壳体材料：铝合金
6： 防护等级：IP65
面板按键操作
2.1． 面板按键校准
本仪表支持面板按键校准，可以设置仪表内部的参数，所有操作通过面板的三个按键和LCD显示窗口配合完成，其中按键具有连击，单击功能，较大数据具有移位输入功能，尽量减少用户的按键次数和保证面板操作的快捷。
2.2 面板说明：
仪表有三按键和LCD显示人机接口，可通过按键操作仪表的参数设置和校准。
按键功能为复用方式，当“S”键作移位键时，“Z”作加键,“S”键作加键时，“Z”键作减键。
”M”进入或退出参数设置，菜单用“S”，“Z”选择向下或后退。
面板按键在正常测量状态下，“Z”键长按10秒左右零点标定，“S”键长按10秒左右满度标定。
2.3 面板LCD参数菜单的数据意义：
LOCK: “M”键进入参数设置密码，“Z”作加键，“S”键作移位键修改密码，一级参数密码66，也可以输入二级参数密码132直接进入设定二级参数，二级参数为标定参数，二级参数非专业人员切勿进入操作。
dP：小数点位数设定，0表示没有小数点，3表示3位小数，依次类推。
dS-L：4mA对应的粘度，如0-1.000米变送量程，此值填0.000，移位后按加
键设定，高位可出现-和-1，用于负值设定。
dS-H: 20mA对应的粘度值，如0-1.000米量程，此值填1.000，操作同上。
FILT: 滤波系数，0没有滤波，一般选2、3就可以了，防止显示不稳定。
LO: 下限切除，当测量值小于LO时切除后显示为零。
Pb：测量值平移，当所有测量值都有相同偏差时可用平移消除偏差。
Addr：仪表通讯地址，出厂默认值1。
LOCK: 二级参数密码，密码为132，密码正确进入二级参数。
bD-L: 0%标定点，如0-1.000米，设为0.000。
bD-H: 100%标定点，根据实际需要选择，如0-1.000米，设为1.000。
bD-M： 50%标定点，根据bD-L、bD-H自动计算得到(可以修改该标定点，但多点标定时，该点必须介于25%和75%之间)。
AD-L: 标定粘度在量程的0%时或振动式在空气中时的频率，此值是仪表自动采集得到的，无法修改，按M进入数据采集以后显示的是上次采集到的数据，十进制显示，按S键或者Z键重新开始采集，按M键可保存，该点频率在3830左右，其它标定点粘度增加，频率降低。
AD-2~AD-4:分别可标定粘度在量程的25%，50%，75%时对应的频率，标定方法
同上，显示32767表示该点未标定，修改dS-H量程值将清除该三点标定据此应在标定前设定好量程。
AD-H: 标定粘度在量程的100%时的频率,标定方法同上。
end: 按任意键退出参数设置或标定，并按照新的参数重新开始正常测量。
三、电气连接

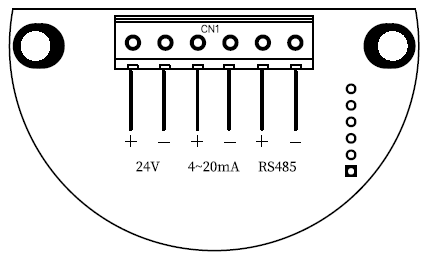

打开仪表铝壳后盖，可看到如下图所示接线端子，共需要六根信号线，按照标识接线即可。
将24V电源误接入电流输出或RS485端子都会造成仪表相应功能损坏。
通讯
接口为RS485，半双工，采用协议为标准MODBUS(RTU),1.8.1.N。
波特率初始为9600，地址初始为1，支持03命令读保持寄存器和06命令写保持寄存器，允许波特率： 1200, 2400,4800,9600,参数选SHORT类型（十六进制有符号整数），参数值不带小数点信息。
内部寄存器地址：(组态王寄存器地址为4001+寄存器内部地址)
地址(组态王地址) 参数名称 参数解释
0（4001） PV 测量值
1（4002） dP 小数点位数（0~4）默认为2
2（4003） PUL 测量量程下限，一般为0.
3（4004） PUH 测量量程上限，出厂设置5000
4 (4005) Pb 测量值平移
5（4006） Ft 滤波系数（0~4）默认为2
6 (4007) LO 下限切除
7（4008） Addr 通讯地址 出厂为1
8（4009） Baud 波特率 出厂为9600(HEX:0x2580)
读测量值：
发送：01 03 00 00 00 01 84 0A 返回：01 03 02 13 03 F5 75
解析：2位小数，测量值=4867d（0x1303）/102=48.67(mm) 3位小数就是4.867，以此 类推，上位机可以四舍五入保留一位小数。
修改地址：如要将地址改为10（16进制0xa），就是写寄存器地址07为0xa
发送：01 06 00 07 00 0A B8 0C 返回：01 06 00 07 00 0A B8 0C
密码803 进入电流调整
bS-L: 4mA调整,十进制显示,用加减键根据电流表显示调到4mA，长按加减10。
BS-H: 20mA调整,十进制显示,操作同上。
