MADCAP电容测量仪是一种使用待测电容作为输出电容的通用先进的升压变换器。这使得硬开关，方波电流通过电容器或待测，这反过来导致一个三角形电压通过电容器。通过高带宽、低噪声的定制探头和放大器测量电容器的通过电流和电压。这些测量结果由一个高分辨率的GHz示波器记录。DSP后处理允许提取以前未知的电容器特征，如介电和ESR相关的动态损耗。

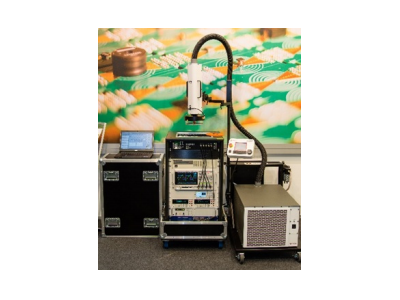

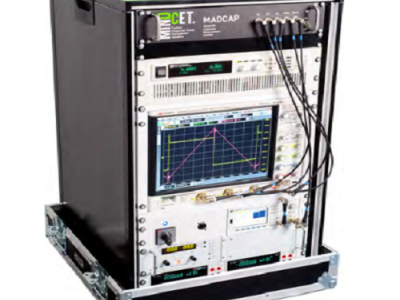

MADCAP电容测量仪
主要特征
-
硬开关方波电流激励高达 24A
-
可变频率 (10kHz-1MHz) 和占空比 (5...95%)
-
直流偏置电压高达 70V
-
环境温度控制：-60 ... +225°C
-
交流损耗测量
-
自热测量
技术参数
电流范围:10 maptp-24aptp
电压范围：0.5V-70V
开关频率:10 khz-2mhz
频宽比:5 - 95%
温度范围:-45°C - 225°C
完整的MADCAP图形用户界面，实现仪器的自动化控制，数据生成和评估
用处
-
了解电力电容器的损耗
-
介电损耗分离
-
ESR 和 ESL 测量
-
实际操作下的安全操作区域确定
-
SPICE 模型提取
-
非线性效应调查
应用
-
电容器的开发
-
电容器的表征
-
用于 SMPS 设计的 SPICE 模型生成
-
电容器比较和基准测试
用户：
Vishay、NXP、TDK、Sumida、Würth Elektronik、MURATA、Cochlear……
