电感测试仪

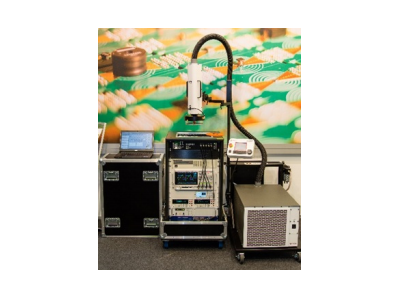

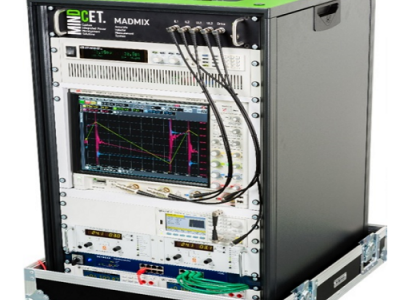

MADMIX电感器测量系统是一种独特的测量技术，用于在真实环境下测量SMPS电感。所有的关键电感参数都可以测量，包括交流损耗，而不需要额外的绕组。
MADMIX电感器测量系统功能：
1、 平均电感
2、 核心损耗
3、 绕组损耗
4、 总交流损耗
5、 BH-loop
6、 饱和电流
7、 电感饱和前后
MADMIX电感器测量系统特点：
1、 测试电感在实际工作条件：硬开关、大电流和电压。
2、 可以应用和实际应用相同的波形
3、 可以测试铁芯和绕组损耗，并确定自热。
4、 可以解决客户在应用中使用哪个感应器的困惑。
5、 在电感器上施加方形电压，产生三角电流。
6、 将大信号三角电流(0.1-120Aptp)与直流偏置电流(0-48A)相结合
7、 我们可以测量不同频率(10kHz-10MHz)和脉宽(5-95%)
MADMIX应用领域：
1、 电感厂
2、 铁氧体制造商
3、 SMPS设计
4、 科研单位。
三角磁通激发
相对于传统的小信号正弦波励磁，大信号三角磁通励磁揭示了被测电感器的真实性能。 不再使用假设来推断，但真正的激发使性能达到极限。
为未来做好准备
大程度的自动化和灵活性由内部开发的软件。
强大的ＤＳＰ计算确保稳定和准确测量。
我们不断的创新是由先进的技术推动的在电力电子领域 模块化硬件构建针对电子行业的未来发展。
硬开关原理
开关电源采用硬开关，使高效化。
功率感应器可以“看到”一个矩形的电压产生三角形电流的波形。
这种特定的电流波形与频率和占空比将导致特定的交叉在感应器里。 这些损失可能会很严重与正弦激励相比具有差异
哪些参数可以被调优
ＭＡＤＭＩＸ软件可以选择和自动化扫描：
开关频率
占空比
输入电压
直流偏电流
温度
技术规格及选配主要参数
输入电压: 0.2V to 70V
频率: 10kHz to 10MHz
频宽比: 10% to 90%
交流电流: 0.1Aptp to 60Aptp
直流偏置: 0A to 24A
铁芯绕组分离
一个真正的１０位示波器
功率损失在兆瓦范围内测量并改进高频率（ＭＨｚ范围） 低频率下的精度电感部件（１００ｎＨ以下）将交流损耗分为：铁芯损耗和绕组损耗或无附加绕组 同时启用ＢＨ回路的生成。
耦合电感器
耦合功率电感器的测量， 变压器，无线供电线圈．．．．
这个测量同时返回损耗和ｋ系数。
用户：
Vishay、NXP、TDK、Sumida、Würth Elektronik、MURATA、Cochlear……
