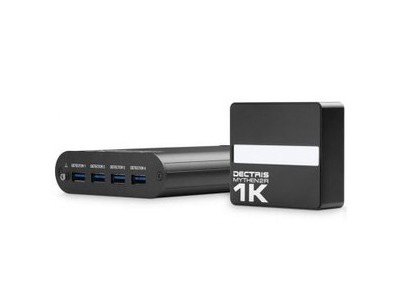

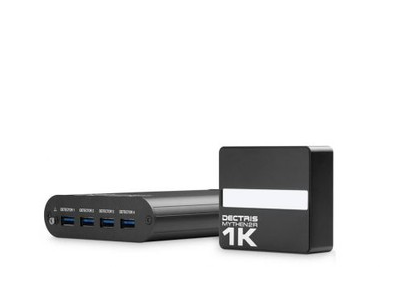

产品名称：MYTHEN2 R-瑞士DECTRIS混合像素光子计数X射线探测器
品牌：德科特思（DECTRIS）
产地：瑞士
1、产品特点：
MYTHEN系列微带探测器充分利用了混合光子计数（HPC）技术的所有优势：如无噪音、高速采集、耐辐射性能优越等，并以 此带来了更好的实验室应用体验。MYTHEN2 R系列探测器有两种不同的尺寸：MYTHEN2 R 1K(含1280条微带）和 MYTHEN2 R 1D（含640条微带）。MYTHEN2 R 系列探测器结构紧凑，传感器位置对称， 适用于从便携式仪器到大型系统等各种不同 的衍射仪构造。DCS4探测器控制系统支持多模块系统组合， 能够获取更宽的角 度覆盖范围，可支持4台探测器同时工作。MYTHEN2传感器微带宽度为50μm，具有三种可选厚度，分别为 320、450 和 1000 μm。同时微带分为两种长度： 4 mm长微带在低能X射线下有高的信噪比及较短的读出时间，因此可用于以钛靶光源进行测试的场合，特别适合原位残余应力分析；标准 8 mm 长微带具有宽的有效面积和和更高的分辨率，适用于所有X射线分析场合：与 1000μm 传感器共同使用时，可在实验室进行原本只能用同步辐射光源开展的PDF分析。
2、核心优势：
- 短微带，适用于钛靶及铬靶高产出测量场合；
- 厚传感器，适用于银靶光源进行PDF测量；
- 结构紧凑体积小，适用于各种尺寸的衍射仪和不同的预算；
- 可实现多模块系统组合，覆盖更广的角度范围；
- 无需维护及耗材。
3、应用领域：
-X-射线粉末衍射和散射技术；
- 残余应力测量；
- 薄膜和织构分析；
- PDF分析；
- SAXS、WAXS、GISAXS；
- 色散荧光光谱学 。
技术参数 ：
|
MYTHEN2 R |
1K |
1D |
|
微带数量 |
1280 |
640 |
|
传感器厚度 [μm] |
320,450,1000 |
|
|
微带宽度 [μm] |
50 |
|
|
微带长度 [mm] |
8 and 4 (320 μm only) |
|
|
有效面积（宽*高）[mm2] |
64 x 8 |
32 x 8 , 32 x 4 |
|
动态范围 [bit] |
24 |
|
|
能量范围 [KeV] |
4-40* |
|
|
读出时间 [μs] |
89 |
|
|
帧频 [Hz] |
25 |
|
|
点扩散函数 [strip] |
1 |
|
|
能量分辨率2（r m s）[ev] |
687+5 |
|
|
冷却方式 |
风冷 |
|
|
模块尺寸（WHD）[mm3] |
70 x 62 x 22 |
38 x 62 x 22 |
|
模块重量[g] |
180 |
100 |
|
DCS4尺寸（WHD）[mm3] |
110 x 30 x 160 |
|
|
DCS4重量 [g] |
400 |
|
*低于4KeV的X-ray能量仅适用于320μm x 4mm的传感器。
注：所有规格如有变更，不做另行通知。
