陶瓷砖抗折试验机 建材试验机

概述

数显陶瓷砖抗折试验机（以下简称抗折机）采用三点弯曲梁试验，以测得的抗弯强度来反映材料的力学性能。主要用来测量陶瓷砖、瓦等材料的抗弯强度，尤其适合作大规格、高强度的陶瓷砖的弯曲强度试验，也可用于大理石板、玻璃板等脆性非金属材料板材的弯曲强度测定。本机符合GB/T 3810.4—2006《陶瓷砖试验方法—第4部分：断裂模数和破坏强度的测定》和ISO 10545-4:1994《陶瓷砖—第4部分：断裂模数与破坏强度的测定方法》中对试验设备的要求，本机具有操作简便、加载平稳、测量精度高、读数直观等优点，是研究有关材料强度的较先进的检测手段。

二、主要技术参数

1. 试验力：10000N

2. 工作台行程：≤70mm

3.     支承辊、压刀辊半径R=15mm（外面包有5mm厚橡胶）

4.     两支承辊间距70～810mm

5.     电源：50Hz  AC 220V±10%

6.     外形尺寸：1150×850×1600(mm)

三、结构简述

抗折试验机是由主机及数显测力 两部分所组成。

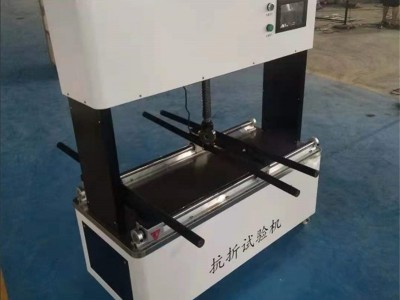

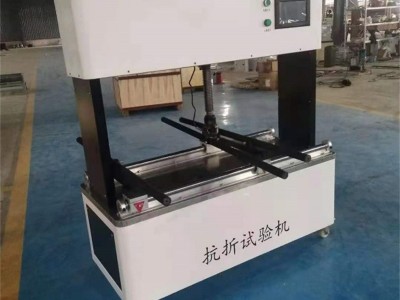

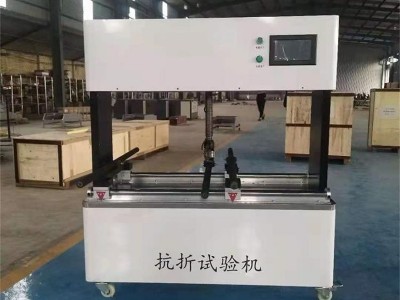

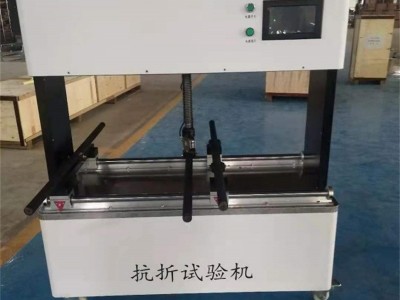

主机包括加载系统（通过电机带动同步带同步轮）、底座、工作台、支承辊、压辊、立柱、传感器。两个支承辊中，一个可绕自身轴线转动，另一个可绕支点上下微量摆动；上压辊也能绕支点上下微量摆动。各辊工作面均包有5mm厚的硬橡胶层。

数显测力部分由高精度拉压传感器及数显控制器组成。该部分采用了电子测力系统，并用数字显示测试结果，具有校准、峰值保持、清零等功能。
