一、 概况：

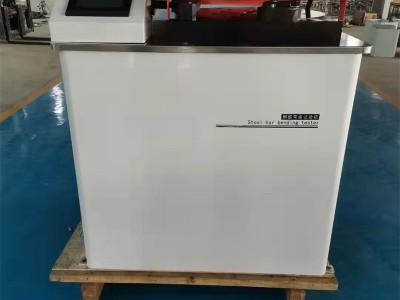

GW—40B型钢筋弯曲试验机是对钢筋进行平面弯曲试验的测试设备，该设

备主要技术参数和指标符合GBT1499.2-2018钢筋混凝土用钢 第2部分和YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》（代替为钢厂和建筑单位检验螺纹钢筋反弯性能不可缺少的试验设备），同时适用于建筑行业现场钢筋弯曲，达到试验与施工一机两用。

GW—40B型是W-40B的改进型产品，是我厂目前的一款产品。

通过更换不同规格的配件一机可以替代两机用，为客户节约了资金。该设备性能齐全，质量优良并具有结构紧凑体积小，操作简单易掌握，弯曲角度数字显示直观，运行平稳噪音低，使用可靠寿命长，设计合理维修方便润滑简单等特点。另外特点是限位和易损件的设计更加合理，易损件易更换，因此使用寿命长。

技术参数指标（见下表）：

二、 主机结构和电气工作原理：

主机结构：

本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。

传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方

钢和钢板焊接而成并带有侧门的箱体，它支撑着试验机各组成部件。工作台即机器的上平板，其上装有螺旋调整装置和限位机构，另外还装有防护罩等。

电器控制部分：

GW－40B钢筋弯曲试验机电气控制面板如下图1所示。

电器控制部分的工作原理如图2所示。

1电器控制面板

原理：试验机弯曲角度，由电机高速轴上取得的光电脉冲信号，以脉冲整形、分频后，进行角度计算并不断累计显示。当试验机弯曲角度达到设置角度时，经逻辑电路控制，使电动机断电终止试验。
