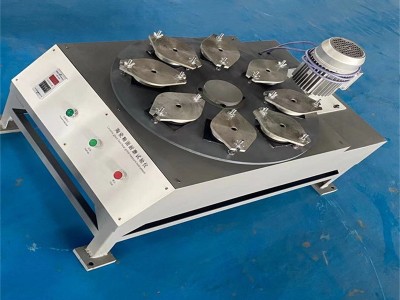

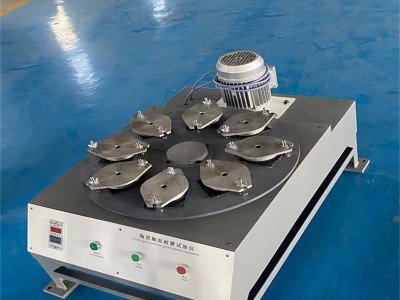

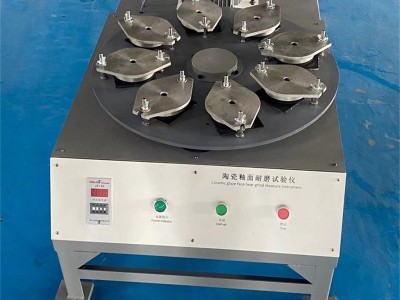

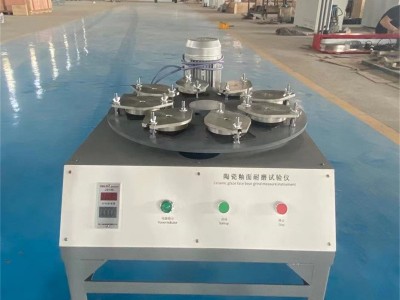

陶瓷砖釉面耐磨测定仪

1、主要用途与适应范围

本试验仪完全根据ISO/DIS 10545/7－1996《陶瓷砖－施釉砖陶瓷砖表面耐磨性试验方法》和GB/T3810.7-2006、GB/T3810.7-2016《陶瓷砖釉面耐磨性试验方法》标准而设计制作的仪器。将一定量的磨料置于陶瓷砖釉面上，使磨料在釉面砖上研磨，目测比较被磨试样釉面的差别分类。

它适用于全国有釉陶瓷砖产品的生产企业，国家质量检测部门、科研院所作检测、科研之用。

2、主要技术参数

2.1试样尺寸：100×100（mm）;可同时作8个样品耐磨试验，少于8个试样的耐磨试验亦可通用；

2.2支承转盘中心与每个试样中心距离为195，且相邻两个试样夹具间距相等；

2.3支承盘额定转速：300±10%rp/min；

2.4偏心距：e =22.5（㎜）;

2.5带橡胶密封的金属夹具内径Ф83,夹具内空间高度是25.5

（mm）,提供的试验面积约为54(mm);

2.6功率：1.1Kw；

2.7电   源：380V±10%， 50HZ±10%；

2.8外形尺寸：（长*宽*高）105*74*72cm

3、主要结构及工作原理

试验仪由机体、传动机构、支承转盘、三个带橡胶密封的金属夹具盒和电控装置组成。

电机通过传动机构，支承盘以每分钟300转速运转，随之产生22.5mm的偏心距（e），因此，使每块试样做直径为45mm的圆周运动，从而使磨料在试样釉面上研磨，电控装置将预先设定的转数进行控制，当达到预定转数时，可自动停机。

该设备具有结构新颖、运转平稳、噪音低、操作简便，可同时作8个和少于8个样品的试验，并在同一光线明亮的地方进行对比观察，由于配置有数显时间继电器，操作者只需接通电源，不需任何监视，它将按照所设定的时间（转数）自动完成。
