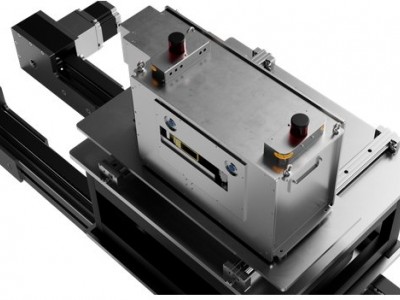

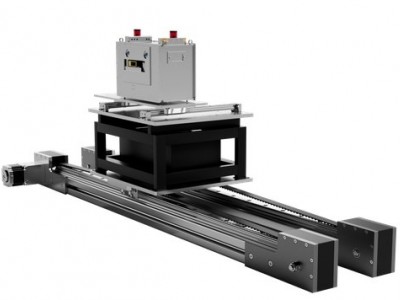

马尔文帕纳科在线 XRD X射线衍射仪

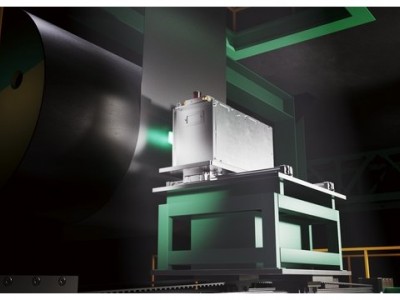

在线 XRD利用在线 XRD 实时监控镀锌退火钢

在线 X射线衍射 (XRD) 仪由 Malvern Panalytical 的专家与领先的创新企业 Hyundai Steel 合作开发。

该仪器配备一流的光管、检测器和软件，让钢铁生产管理人员可以在钢材镀锌退火操作过程中实现持续、实时的监控。我们的分析仪器可以助您减少误差、浪费和能源使用，同时最大限度地延长生产线的宝贵正常运行时间。

XRD 提供的晶体学数据是分析镀锌退火钢的理想之选，但有了 Malvern Panalytical 在线 XRD，就不必再为离线样品的结果等待八小时了。这项突破性的在线解决方案让您能够实时监控关键工艺参数，包括晶体物相组成和层厚度。此外，该仪器提供接近实验室质量的测量数据，因此您将确保获得可靠的结果。

这一切使您能够更快地找出和解决镀锌退火过程中的任何问题，节省宝贵的时间、能源和材料，对您工厂的成本效益和环境保护都是一大利好。

特点和优点

减少工艺误差和浪费
监控镀锌退火过程可提高精度，并减少重新熔化钢卷的需要

最大限度地延长正常运行时间
在线 XRD 可实时提供在线结果 - 不仅能保障生产运行，并让实验室工作人员专注于其他任务

提高成本效益
减少原材料和能源的使用，通过改善正常运行时间来最大限度提高生产效率，并以尽可能高的价格出售钢材

降低对环境的影响
利用在线 XRD，您可以避免重新熔化钢卷所造成的能源和原材料浪费，从而帮助您满足日益增长的需求，减少运营对环境的影响

安装便捷
在线 XRD 可在一天内完成安装，比如可在计划维护期间安装，让您能顺利投入使用，而无需中断生产过程

层厚度和物相组成

生产过程中对镀锌退火钢进行的在线/内联、实时、全自动的 XRD 分析。

HighScore 5.3 中的新型厚度分析算法能够测定镀锌退火铁/锌层内所有物相（ζ、δ、γ1、γ）的单独厚度。

全面实施的系统监控和强度校准

规格

样品处理
样品装载	外部样品装载 内部样品装载
样品类型	直径 16 mm、直径 32 mm 和直径 50 mm 的圆形样品 40 x 70 mm 和 50 x 245 mm 的矩形样品
样品更换	手动（外部装载）3 位进样器，用于直径最大为 ø32 mm 的圆形样品（内部装载） 最多 3 个参考样品位置 集成网络摄像头
X 射线发生器
阳极材料	Empyrean 型，铜、钴和铬
焦斑尺寸	焦斑尺寸 0.4 mm x 12 mm（LFF）
X射线光管结构	X射线光管结构、陶瓷绝缘
发生器设置	铜辐射：45 kV 和 40 mA @ 1800 W 钴辐射：40 kV 和 40 mA @ 1600 W 铬辐射：30 kV 和 55 mA @ 1650 W
光管管套	光管管套无铅。采用 CRISP*（抗腐蚀智能入射光路）技术的专利设计。 *CRISP 技术可防止入射光路中出现由 X射线引起的电离空气造成的腐蚀。 专利号 US 8437451 B2
技术规格
尺寸（高 x 宽 x 深）	695 x 1015 x 468mm
重量	+/- 200 kg
X 射线安全	X射线安全控制器 PCA：距离箱体外表面 10 cm 处的辐射剂量低于 1 microSv/hr
安全标准	CE
防尘	箱体使用压缩过滤空气进行超压保护
外置冷却水	是
压缩气源	4 - 6 bar
电源	230V 1ph 32A
系统校准	出厂时已校准
计算机	外部
操作	通过定制的用户界面进行外部操作
界面	LAN
