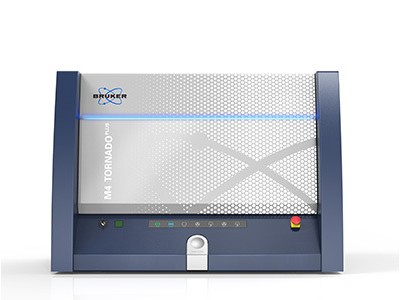

M4 TORNADOPLUS - 微区X射线荧光成像的新纪元
M4 TORNADOPLUS是世界上第yi台能够检测出C（6）-Am（95）间全部元素的微区X射线荧光成像光谱仪。
作为微区X射线荧光成像光谱仪M4TORNADO系列的zui新产品，M4 TORNADOPLUS又增添了独特的功能，例如创新性的孔径管理系统，高通量脉冲处理器以及快速灵活更换的样品台。
更轻、更快、更深
M4 TORNADOPLUS采用超轻元素窗口的大面积硅漂移探测器（SDD）实现对轻元素碳的检测，超高通量脉冲可以zui大程度提升采样速度，BRUKER*孔径管理系统（AMS）可以获取超大景深，对表面不平整样品分析具有独特的优势。
超轻元素检测
M4 TORNADOPLUS是史上第yi台能够检测分析轻质元素碳的微区X射线荧光成像光谱仪，具备两个具有超轻元素窗口的大面积硅漂移探测器和一个特别优化的Rh靶X射线光管。
与普通微区X射线荧光成像光谱仪不同，M4 TORNADOPLUS在不影响较高能量范围内元素灵敏度的前提下，还可以检测原子数小于11的元素（Z＜11），例如氟（F）、氧（O）、氮（N）和碳（C）。
随着功能性的增强，M4 TORNADOPLUS应用也正在开发和拓展中，例如地质学、矿物学、生物学、聚合物研究或半导体行业等方向。
应用实例-萤石和方解石的区分
萤石（CaF2）和方解石（CaCO3）都是以钙为主要成分的矿物。它们的区别在于分别存在轻质元素氟（F），氧（O），碳（C）；由于普通微区X射线荧光成像光谱仪检测不到Z＜11(Na）的元素，无法区分这两种矿物，所以萤石和方解石的光谱图上都只会显示Ca元素谱线。
利用超轻元素探测器，M4 TORNADOPLUS可以检测氟（F）、氧(O)和碳(C)，从而可靠地鉴别这两种矿物。
图：鉴别萤石与方解石
?
左：方解石（红）和萤石（蓝）的元素分布图；图像尺寸：20×12mm2；扫描分辨率：800×460pixels
右：萤石（蓝）和方解石（红）的轻质元素光谱图。
应用实例-电路板
由于AMS的场深度极深，如图所示电路板的X射线图像获得更多的细节。此外，由于激发X射线光子的入口和出口角度减小，光束能量依赖性变得不那么明显。
图：具备AMS与不具备AMS的电路板元素分布图
左图: 标准多导毛细管聚焦在电路板上，元件的zui高点失焦，显得模糊。
右图: AMS系统加载下图像显示高景深，所有组件聚焦在更大的景深范围内。
注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
