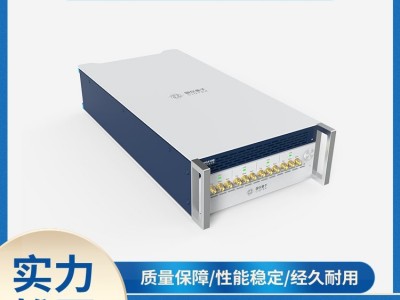

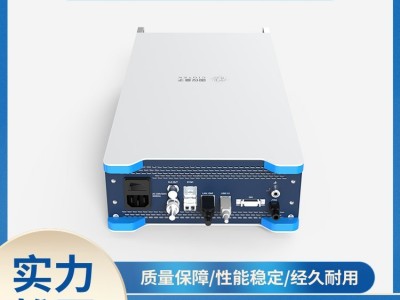

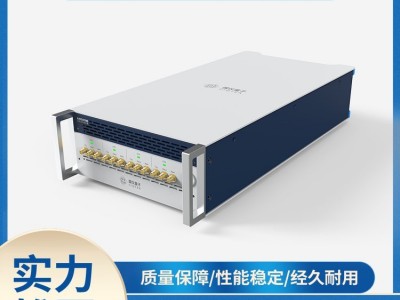

AWG4100 该产品支持复杂波形序列化播放，高达 16 位的分辨率，最大输出幅度 1 Vpp，4 通道独立输出，
每通道拥有 1.2 GSa/s 采样率，330 MHz 的带宽，每通道独立Marker信号输出，独立Trigger信号输入，
灵活的播放模式，支持独立和组合播放，支持多台设备同步，扩展更多通道。
产品参数
核心参数 | |
通道数 | 4 |
垂直分辨率 | 16 |
每个通道的波形存储深度 | 512 MSa |
模拟带宽 | 330 MHz |
波形粒度 | 4个样本 |
最小波形长度 | 8个样本 |
序列编程器时钟频率 | 采样率除以4 |
标记输出 | 1 个标记/通道，SMA 连接器（前面板） |
波形输出通道 | |
连接器类型 | SMA |
输出阻抗 | 50 Ω |
输出耦合 | DC |
输出模式 | 直接输出 |
输出范围 | 1 Vpp （into 50 Ω） |
偏移电压 | < 1 mV （into 50 Ω） |
相位噪声 | < -110 dBc/Hz @100 MHz |
电压噪声 | < 20 nV/√Hz @100 kHz |
输入 | |
触发输入 | 1 路/通道， SMA 连接器（前面板） |
触发输入阻抗 | 50 Ω |
触发输入幅值范围 | 3.3 V (into 50 Ω) |
参考时钟输入 | BNC 连接器 （后面板） |
参考时钟输入频率 | 10/100 MHz |
时域和频域特性 | |
采样率 | 1.2 GSa/s |
上升时间（20% 到 80%） | < 1 ns （± 500 mV） |
通道间偏差 | < 150 ps |
连接及其他 | |
主机连接 | LAN/以太网，1 Gbit/s |
尺寸 | 258 mm * 291.88 mm * 93 mm |
重量 | 2.9kg |
国仪量子 国产半导体测试 任意波形发生器 AWG4100由国仪量子技术（合肥）股份有限公司 为您提供，如您想了解更多关于国仪量子 国产半导体测试 任意波形发生器 AWG4100报价、参数等信息 ，欢迎来电或留言咨询。
