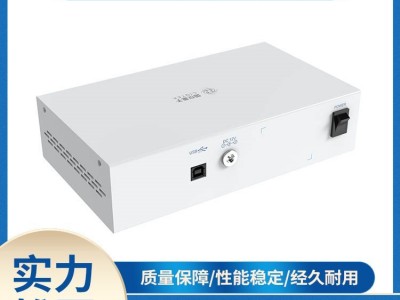

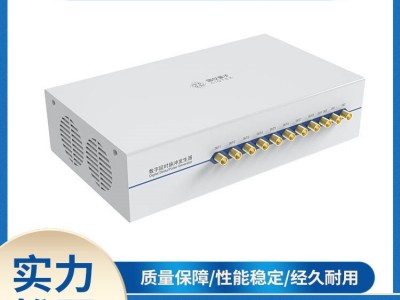

国仪量子 国产激光光谱 数字延时脉冲发生器 ASG8000

     控制和同步模块通过在 PC 端编程与其他各模块的控制器进行通信，分别控
制 QDAFM 系统的各模块和扫描探头模块，协调各个模块的工作，共同实现磁
成像功能。

延迟脉冲发生器

延迟精度低至52 ps

同步控制器

通道间延迟低至250 ps

分频器

可接入20~80 M可变时钟信号

突发发生器

触发到输出延迟抖动低至1 ns

控制和同步模块主要硬件为任意序列发生器（ASG）、PC、锁
相放大器（LIA）。实验开始后 PC 向 ASG 下发三组序列，分别对应 ASG 的三个输出通道；根据用户输入的扫描范围和点数，PC 根据用户输入的微波参数
向波源下发频点数组。通道 1、通道 2 分别控制激光器、微波开关。通过序列的
时序实现规律的控制对应的硬件操作。

产品参数

输出模块
通道数	8
输出电平	3.3 V ±1% @into 50 Ω
上升时间	≤600 ps(20%~80%)
下降时间	≤600 ps(20%~80%)
时间分辨率	1/4 ns
脉宽范围	1~(232-1) ns
延迟范围	0~(232-1) ns
延迟分辨率	52 ps
RMS Jitte	≤35 ps

Counter模块
通道数	1
阈值	1~5 V
最大采样频率	125 MHz
采集最小脉宽	1 ns
匹配阻抗	50 Ω

一般参数
通信接口	USB
尺寸	214*124.5*53mm



时钟输入模块
通道数	1
输入电压范围	0~3.5 V
匹配阻抗	50 Ω

时钟输出模块
通道数	1
输出电压	1.5 V@50 Ω
输出频率	100 MHz

触发模块
通道数	1
输入电压范围	1~5 V
输入阻抗	50 Ω
