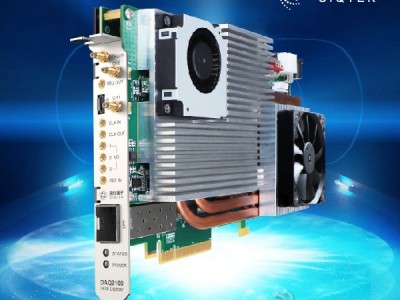

DAQ2100 为高级测量应用提供完整和多样化的解决方案，数据传输采用PCIe×8 Gen3接口，、1GSa/s采样率、14bit垂直分辨率的高速数字化仪，支持用户自定义FPGA输出逻辑开发，支持交直流耦合，输入电压范围可调节，集成累加、数据反转、噪声基线抑制等实时信号处理模块。
参数名称 | 参数 | |
信号输入通道数 | 2 | |
接口类型 | SSMC | |
输入阻抗 | 50Ω | |
输入耦合方式 | AC/DC耦合 | |
输入信号范围 | ±2.5V、±1V、±500mV、±250mV、±100mV、±50mV | |
采样率 | 1GSa/s | |
ADC位数 | 14bit | |
ENOB | ≥8bit | |
通道带宽 | DC-500MHz | |
每通道存储深度 | 512Mpts | |
触发输入 | ||
触发输入通道数 | 1 | |
接口类型 | SSMC | |
输入阻抗 | 50Ω | |
信号电平 | 0~5V | |
灵敏度 | 0.1V | |
触发输出 | ||
通道数 | 1 | |
接口类型： | MMCX | |
输出阻抗 | 50Ω | |
信号电平 | 3.3V/LVTTL | |
外部时钟输入 | ||
通道数 | 1 | |
接口类型 | MMCX | |
输入阻抗 | 50Ω | |
时钟频率 | 1GHz | |
耦合方式 | AC | |
| 信号电平 | 0.5V~3.3V | |
外部参考时钟输入 | ||
通道数 | 1 | |
接口类型 | MMCX | |
输入阻抗 | 50Ω | |
时钟频率 | 10MHz/100MHz | |
耦合方式 | AC | |
| 信号电平 | 0.5V~3.3V | |
内部时钟参考输出 | ||
通道数 | 1 | |
接口类型 | MMCX | |
输出阻抗 | 50Ω | |
时钟频率 | 10MHz/100MHz | |
耦合方式 | AC | |
信号电平 | 3.3V/LVTTL | |
多用途I/O | ||
通道数 | 3 | |
接口类型 | MMCX | |
输入阻抗 | 10kΩ | |
最大输入电平 | 3.3V/TTL | |
输入带宽 | 125MHz | |
输出阻抗 | 50Ω | |
输出信号电平 | 3.3V/LVTTL | |
通信 | ||
通信接口类型 | PCIE3.0×8 | |
应用方向
雷达/激光雷达
通信及信号分析
超声无损检测
光学相干层析
光谱分析
高性能成像
时间飞行质谱
粒子物理
