简介

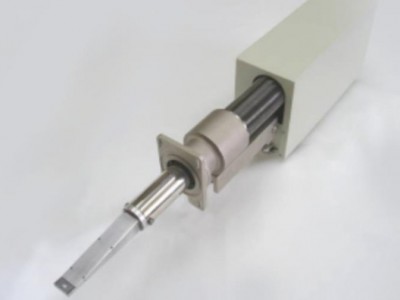

半人马座是一款多功能探测器,支持闪烁型背散射电子(BSE)和阴极发光(CL)成像,适用于地质、矿物学、陶瓷及发光材料研究。采用钻石抛光抛物面反射器和高效能探测器,确保了高分辨率成像能力。该设备具备快速更换前端探头功能,可适应多种应用需求,如沉积岩、火成岩、变质岩的研究,以及半导体和建筑材料分析。其BSE成像功能依赖于样品的原子序数,而CL成像则揭示了材料内部结构和成分分布。半人马座在各类扫描电镜上表现优异,尤其适合需要细致观察样品内部结构和成分的研究领域。
半人马座是一种闪烁型背散射电子(BSE)或阴极发光(CL)单色系探测器,可以生成合成(地质形貌信息)BSE图像,或快速更换前端探头,它可以转换为CL成像检测器,非常小的更改就能提供额外的功能。其使用钻石抛光的抛物面反射器探头,Deben探测器收集了比其他产品更多的信号。CL成像广泛应用于地质、矿物学、陶瓷材料研究和发光材料开发。半人马座能够产生发光材料的高分辨率的阴极发光(CL)图像。CL图像可以很容易地收集并反馈输入SEM视频输入。该光电倍增管也可以被交换,以选择一个特定的波长范围,灵敏度可从紫外到深红外在185nm到1200nm。BSE成像提供了图像对比度作为元素组成的功能,以及表面形貌的一个元素。背散射电子是由样品与入射电子束之间的弹性相互作用产生的。这些高能电子可以从比二次电子更深的地方逃逸,所以表面形貌不能像二次电子成像那样准确地解决。背向散射电子的产生效率与样品材料的平均原子序数成正比,这导致了图像对比度作为组成的函数,即在背向散射电子图像中,高原子序数材料比低原子序数材料更亮。
n 可快速更换的BSE和CL前部探头
n 高速视频速率成像
n 手动伸缩
阴极荧光成像
这些高能电子可以从比二次电子更深的地方逃逸,所以表面形貌不能像二次电子成像那样准确地解决。背向散射电子的产生效率与样品材料的平均原子序数成正比,这导致了图像对比度作为组成的函数,即在背向散射电子图像中,高原子序数材料比低原子序数材料更亮。应用包括:沉积岩胶结和消化过程的研究。沉积岩和中沉积岩中碎屑物质的产生。内脏内部结构的细节。火成岩和变质矿物的生长/溶解特征。变质岩中的变形机理。由于微量活化量的差异而对同一矿物的不同世代的鉴别。
背散射成像
背向散射电子探测器产生的图像与对比度(灰色水平)作为元素组成的函数。这对于识别样品中的不同元素特别有用。它们通常用于半导体工业中成像连接和寻找缺陷,在地质学中调查岩石成分,在建筑工业中用于监测混凝土成分。BSE探测器也是那些使用x射线微量分析的一个重要工具,通过帮助确定要分析的样本的特定区域。半人马座探测器将在从钨灯丝电镜到场发射电镜的所有类型的扫描电镜上取得良好的结果。
