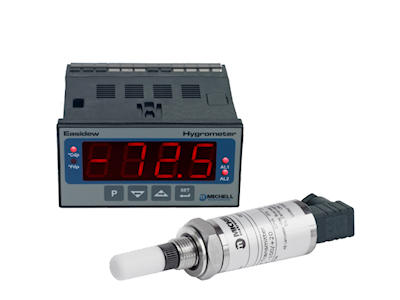

露点变送器 -EA2-TX-100
用于压缩空气干燥机的湿度测量
特点：
·5/8" UNF 过程连接
·量程 -100 至 +20°Cdp
·露点 or ppmV 水分含量输出
·两线制供电回路连接
·精度 ±2 °Cdp
·可追溯的校验证书
·使用成本低，可利用传感器交换计划，维护简便
·316 不锈钢传感器和取样套筒
·KF40 手套箱法兰
·MiniDIN 43650, M12 电气连接

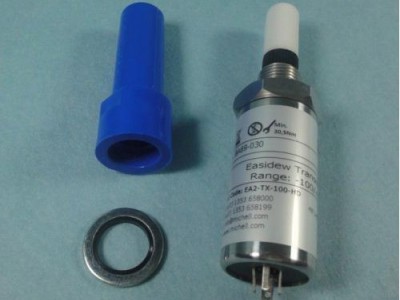

EA2-TX-100是带有 5/8" 过程连接的露点变送器。专为工业应用而设计，具有广泛的测量范围 -110 至 + 20 °Cdp。
基于Michell 金属氧化物陶瓷湿度传感器，EA2-TX-100可提供多种服务和保修选项，使用成本低。
性能
量程 -100 ~ +20°Cdp
精度 ±2°Cdp
响应时间 5 分钟到 T95 (干到湿)
重复性 0.5°Cdp
校准 追溯 7个点的校验证书
电气参数
输出信号 4-20 mA (2线制连接，电流源)
用户可配置范围
输出 露点或水分含量 ppmV
模拟输出可扩展范围 露点: -100 ~ +20°C
气体中水分含量: 0-3000 ppmV
可根据要求进行非标定制
供应电压 12 to 28 V DC
负载电阻 250 Ω @ 12 V (500 Ω @ 24 V)
工作电流 20 mA
CE 认证 通过
工作条件
工作温度 -40 ~ +60°C
补偿温度范围 -20 ~ +50°C
注: 变送器精度仅在此温度范围有效: -20/+50°C
储存温度 -40 ~ +60°C
工作压力 45 MPa (450 barg)
过压等级x2 操作压力 90 MPa (900 barg)
流量速率 1 至 5 Nl/min 安装在标准取样套筒内;
0 ~ 10m/s 直接插入
机械参数
防护等级 BS EN 60529:1992标准规定的 IP66
NEMA 250-300标准规定的 NEMA 4 保护
外壳材质 316 不锈钢
尺寸 L=132mm x ?45mm (带连接器)
过滤器
(传感器保护) 标配: HDPE防护罩<10μm
可选: 316 不锈钢烧结防护罩<80μm
过程连接和材质 5/8" UNF
316 不锈钢
重量 150g
内部互换 可互换变送器
电气连接 Hirschmann GDS 系列 (DIN 4350-C)
诊断条件
(出厂设置) 条件 输出传感器故障 23 mA低于露点下限 4 mA高于露点上限 20 mA
