瑞士丹青KUNZ机床导轨几何测量系统误差补偿

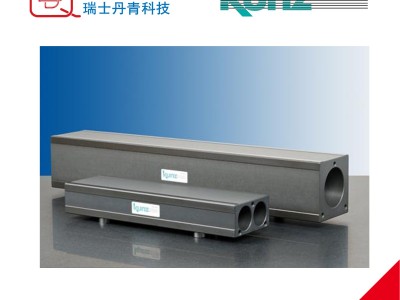

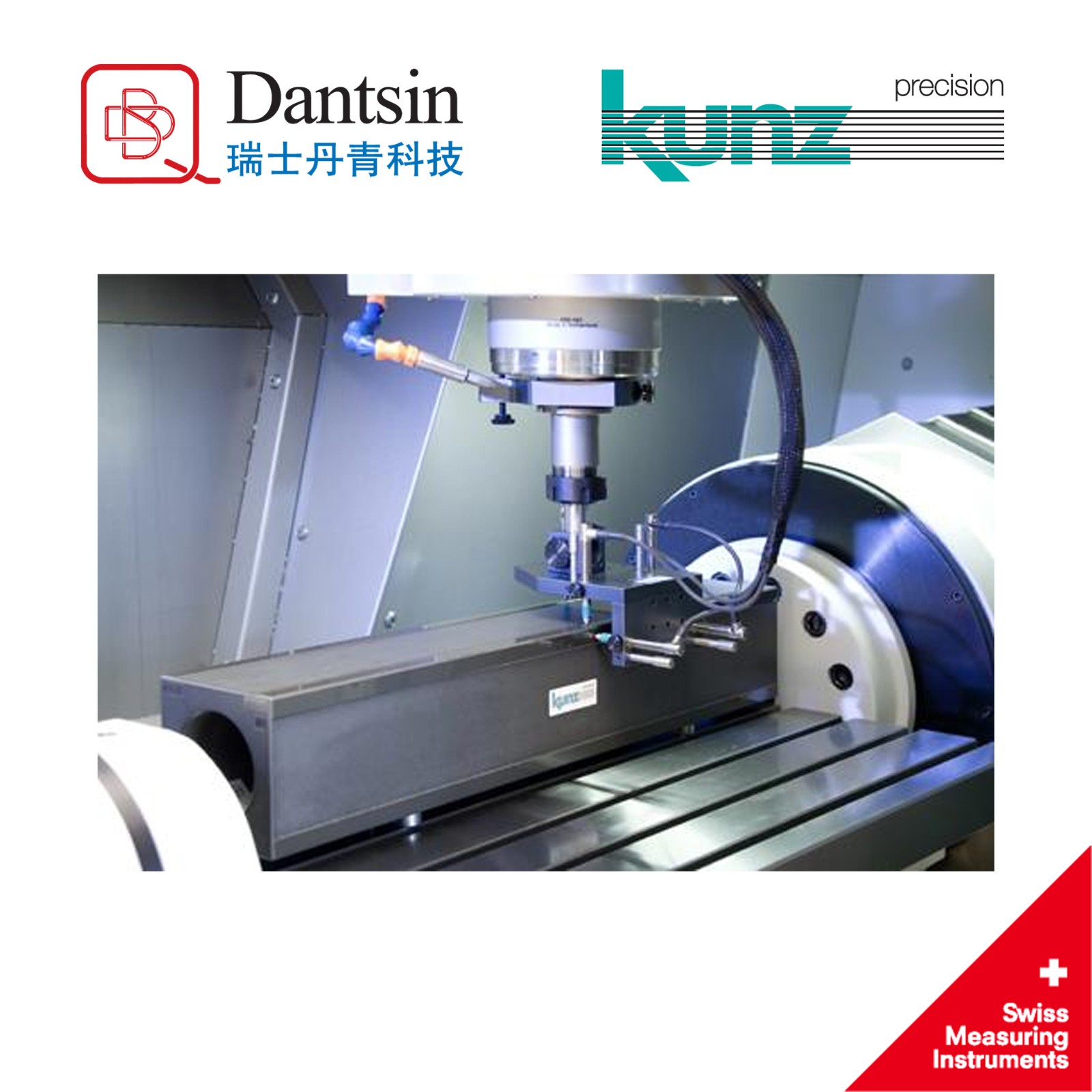

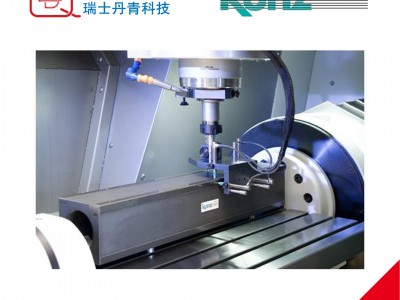

RAIL-check 测量系统由一个高精度基准尺、 五个传感器测头、 调节辅助装置和简单易用的测量分析软件组成。 一次测量即可获取水平方向直线度、 垂直方向直线度、 俯仰、 倾斜和偏摆的五个数据， 进而评定机床被测轴的直线度和角度偏差。 配合专用软件可对机床进行相应的误差补偿。将基准尺放置在机床工作台上， 使用传感器进行数据采集， 通过高精度基准尺对机床被测直线轴进行对比测量和评定。 在动态测量过程中， 系统可同时对两个方向的直线度以及俯仰、 偏摆和倾斜偏差进行高精度的评定， 每个轴所需的测量时间约为 15 分钟。 因此在不到一个小时的时间内即可完成机床三个轴的几何测试。RAIL-check 测量系统可在短时间内得到直线度和角度偏差的精确数据。
