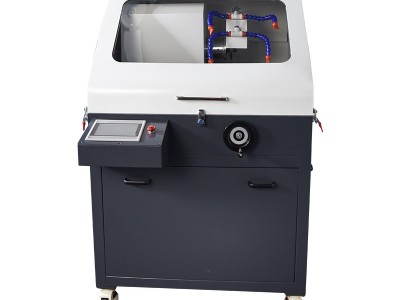

WYL-100Z自动金相切割机
产品简介：
WYL-100Z是为满足精确定位切割、多重定位切割而设计的一款立式落地式精密智能自动金相切割机；采用超大彩色触摸屏，PLC控制系统，切割直径Φ100mm，手动/自动二种切割模式，X轴行程50mm，Z轴行程100mm，封闭式切割，60L循环冷却水箱，电源380V3KW，切割片Φ350*32*2.5mm。独特的分体式双层可移动精密定位平台，满足各种不规则件取平薄片的精密要求。进刀行程任意设定，切割速度1--100mm/分无极调速，并可根据切割情况随时进行在线调整；适用于各种不同材料样件的精密切割取样。
型号 | WYL-100Z |
主轴转速 | 2840r/min |
平台X移动 | 手动50mm （刻度0.05mm） |
平台Y行程 | 自动/手动（280mm） |
平台Y速度 | 0-200mm（无极调速） |
控制系统 | 8寸彩色触摸屏、PLC控制系统 |
切割尺寸 | 380*130*100mm |
切割直径 | 110mm |
切割方式 | 智能自动/手动 |
送给方式 | 进退比任意设定 |
有效进刀距离 | 250mm |
完成量追踪 | 液晶数显 （时时显示） |
切割台尺寸 | 310*280mm |
切割片规格 | （300-350）*（2-3）*32mm |

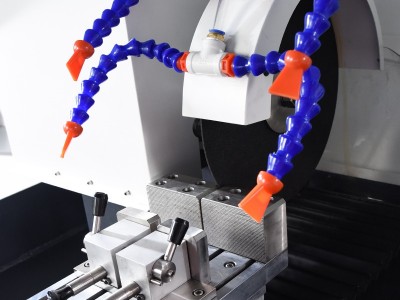

加持台规格 | 分体式双层可移动平台 |
切割速度 | 1-100mm/分钟(无极调速） |
在线调速 | 任意调整（1-100mm/分钟） |
复位方式 | 自动复位（ 完成量追踪） |
冷却系统 | 自动（水冷3通道） |
水箱容量 | 60L |
电机功率 | 4.0KW |
机台形式 | 立地一体式 |
电源 | 380V |
重量 | 360KG |
标准配置： | |
主机 | 一台 |
冷却系统 | 一套 |
Y向移动平台 | 一套（主机上） |
X/Y双向定位平台 | 一套（主机上） |
推进夹具 | 两付 |
随机工具 | 一套 |
精切片 | 两块 |
技术文件 | 说明书一份、合格证一份、保修卡一份 |
选配： | 圆盘夹具、齿条夹具 万能夹具、纵剖夹具 |
其他 ： | 特殊工件可定做 |
