触摸屏数显扭矩板子测试仪，扳手校准仪用途：扭矩扳手检定仪是检定扭矩扳子、据矩起子的设备，用于检测定力式扭力扳手，数显式扭力扳手、预置式扭力扳手。应用于电气制造、机械制造、汽车轻工和科研和检测行业。扭矩力值数字式及仪表式显示，准确直观，榫眼配制简单，便于装夹。
功能特点：
1、 高分辨率、采样速度快。
2、 仪表显示、曲线显示、曲线缩放功能、全触摸屏显示。
3、采用扭矩传感器，具有扭矩方向显示。
4、上下限值可设定，红色字体提示及蜂鸣器报警。
5、三种单位互相转换，可供选择（N·m、kgf·cm、lbf·in）。
6、实时、峰值两种模式可随意切换。
7、可设定系统时间。
8、以U盘形式存储大量数据。
触摸屏数显扭矩板子测试仪，扳手校准仪产品参数：
|
机型指标 |
100 |
200 |
300 |
500 |
1000 |
2000 |
3000 |
|
|
测量 范围 / 分 度值 |
N·m |
100.0/0.01 |
200.00/0.01 |
300.00/0.01 |
500.00/0.01 |
1000.0/0.1 |
2000/0.1 |
3000/0.1 |
|
Kg·cm |
1021.0/0.1 |
2042.0/0.1 |
3063.1/0.1 |
5105.2/0.1 |
10210/1 |
20420/1 |
30631/1 |
|
|
Ib·in |
886.2/0.1 |
1772.4/0.1 |
2658.6/0.1 |
4431.1/0.1 |
8862/1 |
17724/1 |
26586/1 |
|
|
外形尺寸 |
880mm×350mm×550mm |
1250mm×500mm×800mm |
||||||
|
长度范围 |
130mm～750mm |
250mm～980mm |
250mm～1800mm |
|||||
|
旋转角度 |
0～60° |
0～360° |
||||||
|
高度行程 |
130mm |
150mm |
||||||
|
精度 |
±1% |
|||||||
|
峰值采样频率 |
2000HZ |
|||||||
|
电源 |
AC220V/50Hz |
|||||||
|
净重量 |
65Kg |
335kg |
||||||

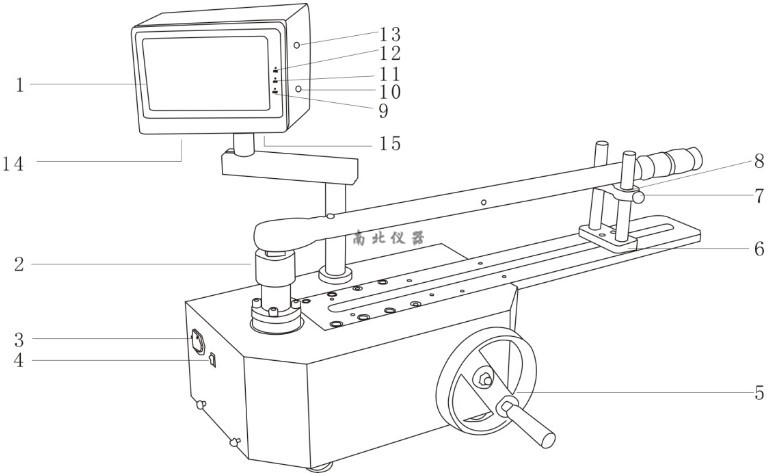

1、 液晶触摸屏 8、高D调节块
2、 榫眼 9、窗口指示灯
3、 电源接口 10、清0键
4、 硬开关 11、CPU指示灯
5、手轮 12、电源指示灯
6、长度调节块 13、液晶屏开关
7、高D调节螺母 14、网线口
15、USB插孔
