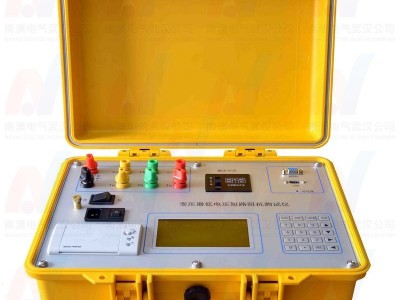

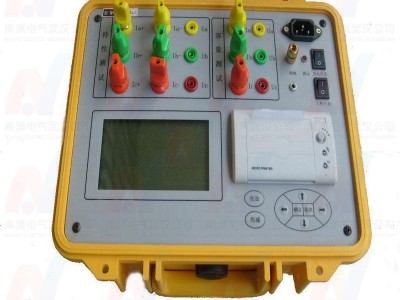

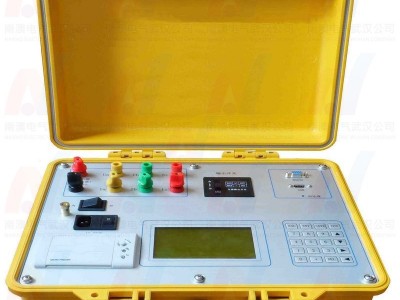

NATZK变压器低电压短路阻抗测试仪
产品别名
低电压短路阻抗测试仪,变压器短路阻抗测试仪,变压器低电压阻抗测试仪,低电压阻抗测试仪,变压器低电压阻抗测试仪,变压器短路阻抗测试仪,变压器低压短路阻抗测试仪
一、功能概述
NATZK变压器低电压短路阻抗测试仪，本设备广泛适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。
其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能及早发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。（ 《2000年供电会议》中规定超过± 3%的短路变化应视为显著变化）。
变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果直观，是现场测试变压器有无绕组变形的快速测试仪器。
二、主要技术指标
电压测量范围：5～400V 测量精度：0.2级/0.1级
电流测量范围：0.1～20A 工作电源：AC220V±10%
电源频率：50Hz 工作温度：-10℃～50℃
环境湿度：≤85%RH 主机重量：8kg
三、主要特点
1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果直观。
2．一次性接线，不用倒接测试线便可自动完成三相测试。
3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。
4．具有输出限流功能，适用于任意阻抗的试品。
5．不用外接调压器，便可对被测试品进行测量。
6．具有测量零序阻抗的功能。
7．具有测量电感的功能。

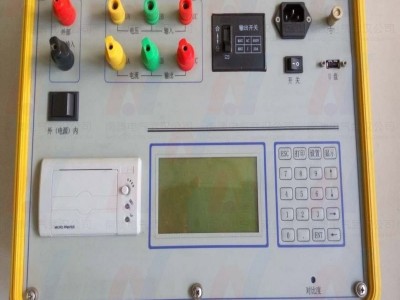

8．大屏幕液晶显示，中文菜单，操作简单，根据屏幕的提示即可完成操作。
9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。
