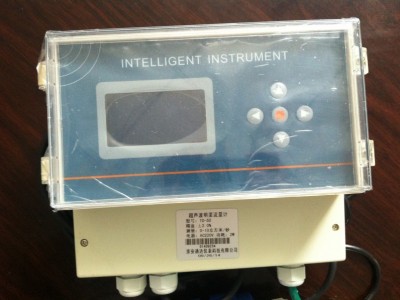

性能指标 量程：用户自己设置 显示精度：视输入信号而定 标定：出厂标定,可现场校准 显示：2.8英寸LCD按键：4位轻触键 信号输入：4～20mA；0～20mA；1～5V； 0～5V；RS485； 输出 电压输出：DC 12V或24V 信号输出：RS485；2 通道继电器 继电器触点容量:AC:5A 250V DC:10A 120V
| |
供电 工作电压：AC160V～250V 正常功耗：＜5 物理性能 外形尺寸：2200×185×110mm 材质：ABS工程塑料
环境性能 工作温度：0～50℃ 压力： 常压 |
本机支持直角三角堰、矩形薄壁堰和巴歇尔槽三种明渠量水堰槽的流量计算。可选择任意数据源作流量计算（菜单运算数据源），计算值可自定义放大（当流量单位=1000时流量单位为升，=0.001时为千立方）。并可按任意数据源作条件累积，例如设条件数据源=6条件低端=50条件高端=0.5 既当流速大于0.5而小于５０时进行流量累积。本机流量计算参考《SL24－91堰槽测流规范》和《JJG711-1990明渠堰槽流量计》相关标准。 １、

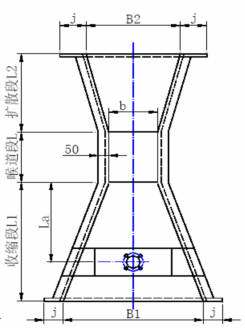

说明： ² 符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，L2为扩散段， ² 堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m ² 图六为探头安装位置示意图 选择流量槽型，值见附表。 |
