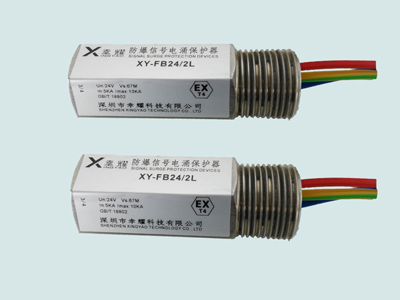

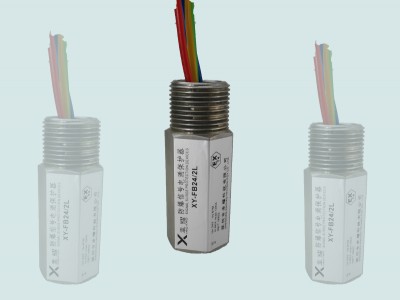

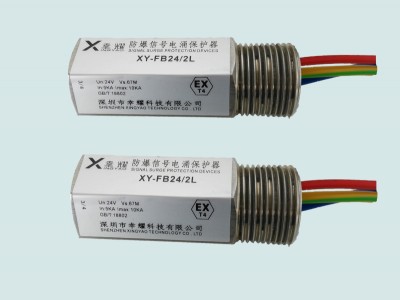

产品介绍：
XY- FB 24 / 2 S- M 20 / 1 . 5 (/ 3 S/ 4 S)系列信号电涌保护器(防雷器)用于易爆危险区
功能特点：
◎ 较高的浪涌抑制能力 ◎ 安装快速、方便 ◎ 全密封整体型防爆外壳
◎ 螺旋安装保证了系统的封闭性 ◎ 插入损耗低(≤0 . 3 db) ◎ 传输速率高， 使用频率范围大
技术参数:
产品名称 | 防爆信号电涌保护器 |
型号 | XY- FB 24 / 2 S- M 20 / 1 . 5 ( 3 S. 4 S) |
保护线数 | 2线/ 3线/ 4线保护 |
标称工作电压Un | 24 V |
最大持续运行电压Uc | 32 V |
标称负载电流IL | 0 . 55 A |
标称放电电流（8 / 20μS）In | 5 k A |
最大放电电流（8 / 20μS）Imax | 10 k A |
线-线电压保护水平（In）Up | ≤58 V |
线- PG电压保护水平（In）Up | ≤1200 V |
带宽fg | 20 MHZ |
温度范围 | - 40℃…+ 80℃ |
响应时间Ta | ≤1 ns |
寄生电容 | ≤15 p F |
安装接线规格 | 2 . 5 mm 2 |
外壳材料 | 304不锈钢防爆壳体 |
外形尺寸 | ￠22 X 75 mm(可订制) |
安装方式 | 1 / 2 ”或3 / 4 ”螺丝(可订制) |
典型应用 | 4 - 20 m A测量电路或总线系统 |
防护等级 | IP 67 |
安装指导:
1、本防雷器外壳由抗腐蚀不锈钢制成,可以旋入控制设备中来取代传统电缆密封存管,保护器的固定导线连接到控制设备终端,适用于LPZ 1 - 2区。
2、防雷器接地用尽可能最短的线连接。
3、防雷器在不超过要求的条件下安装是不需要长期维护的， 只需系统例行维护； 如在使用过程中， 信号传输出现问题， 换下电涌保护器后信号传输恢复正常， 说明电涌保护器已经损坏， 需维修或更换。
安装示意图: 防雷器原理图图:
