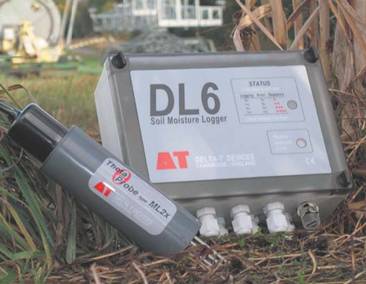

用途：DL6土壤水分监测系统是一套稳定可靠的土壤水分测定系统，精确地监测田地中水分运移情况，广泛应用于SPAC子系统、水土侵蚀及保持性研究等领域。数据采集器最大连接同时连接6个土壤水分传感器、1个土壤温度传感器和1个雨量桶，用于同步观测土壤水分含量、土壤温度和降雨量。
数据采集器技术规格：
|
输入通道 |
6个模拟通道、1个温度通道和1个计数通道 |
|
存储容量 |
16000个数据 |
|
记录间隔 |
1秒~24小时，用户可设定 |
|
控制功能 |
1个智能继电器（2A） |
|
模拟通道（土壤水分） |
测量范围：0.0~0.1 m3/m3，记录精度：±0.001 m3/m3；测量范围：0.1~0.6 m3/m3，记录精度：读数的±1% |
|
模拟通道（DC电压） |
测量范围：-10~1150 mV，公用模式范围：-0.2~3.0 V，记录精度：±（0.3 mV+读数的0.2%）+公用模式误差：0.25 mV/V |
|
温度通道 |
测量范围：-20~+60℃，记录精度：±0.4℃ |
|
计数通道 |
0.2毫米（用RG2雨量桶，最大5个计数/秒） |
|
传感器激发 |
5~9V（120 mA） |
|
警报输出 |
2A，25V DC/AC |
|
通讯端口 |
RS232（可选配USB转RS232转换器） |
|
电池电量 |
6节AA碱性电池约可以使用一年（取决于记录间隔） |
|
防护等级 |
IP67 |
|
工作温度 |
-20~+60℃（-10~+50℃保证精度） |
土壤水分传感器：
|
ML2x土壤水分传感器 |
图示 |
|
|
测量参数 |
土壤体积含水量（m3.m-3或%vol） |
|
|
测量范围 |
最佳精度量程是0.05~0.6 m3.m-3；全量程是0.0~1.0 m3.m-3 |
|
|
精度 |
使用测量的土壤类型进行专业标定后：±0.01 m3.m-3（0~40℃），±0.02 m3.m-3（40~70℃），使用默认的常规土壤标定后：±0.05 m3.m-3（0~70℃）， |
|
|
土壤盐分误差 |
0.0~250mS.m-1，每变化1mS.m-1为<-0.001 m3.m-3；250~2000 mS.m-1无变化意义 |
|
|
测量土壤体积 |
大于95%的情况测量的是直径4厘米×6厘米长的圆柱体（约75cm3）,以探针为中心 |
|
|
工作环境 |
可以长时间埋在各种土壤中，防护等级IP68 |
|
|
稳定时间 |
1~5秒，依赖精度需要 |
|
|
反应时间 |
优于0.5秒，感应99%的变化 |
|
|
循环工作时间 |
100%（可连续的工作） |
|
|
接口 |
输入电压：5~15V DC；耗电：典型19mA，最大23mA；输出信号：约0~1V DC（0.0~0.5 m3.m-3） |
|
|
外壳材质 |
PVC |
|
|
探针材质 |
不锈钢 |
|
|
电缆长度 |
标准5米，最大可以延长到100米 |
|
|
重量 |
约350克，带5米电缆 |
|
|
SM300土壤水分温度传感器 |
图示 |
|
|
土壤水分含量 |
|
|
|
测量精度 |
±2.5%（实验室标定后） |
|
|
测量范围 |
0~50%可保证精度；最大可达到100%但是会降低测量精度 |
|
|
盐分范围 |
50~1000ms/m |
|
|
温度范围 |
0~60℃可保证精度 |
|
|
输出 |
0~1.0V差分 |
|
|
感应区域 |
约55×70mm直径 |
|
|
土壤温度 |
||
|
精度 |
±0.5℃ |
|
|
测量范围 |
0~40℃可保证测量精度 |
|
|
输出 |
电阻5.8~28KΩ（10K精密电阻） |
|
|
常规 |
||
|
供电 |
5~14V，1秒约18mA |
|
|
防护等级 |
IP68 |
|
|
尺寸 |
143×40毫米直径 |
|
|
重量 |
100克 |
|
|
PR2/4土壤剖面水分探头 |
图示 |
|
|
探测深度 |
10、20、30、40厘米 |
|
|
测量 |
土壤体积含水量(m3.m-3 或%vol) |
|
|
量程 |
0~0.4 m3.m-3 保证精度，0~1 m3.m-3 全量程 |
|
|
精度 |
±0.04 m3.m-3(0~+40℃)针对土壤进行特殊标定；±0.06 m3.m-3(0~+40℃)使用通用的标定曲线 |
|
|
盐分影响 |
50~400ms/m (孔隙水电导率) |
|
|
测量点测量范围 |
探点直径10cm，上下高度高5cm 的圆柱体样土壤决定的了测量值95％的灵敏度，所以在这个圆柱体积内不能有金属、石头和根系，以免影响测量结果 |
|
|
工作环境 |
0~+40℃保证精度指标，-20~+70℃可操作范围 |
|
|
防护等级 |
IP67 |
|
|
反应时间 |
1秒 |
|
|
供电 |
最小：5.5V DC (2米缆线时)，7.5V DC (100米缆线)；最大：15V DC |
|
|
功耗 |
<80mA |
|
|
输出 |
4个模拟电压值：0~1V 对应0~60m3.m-3 |
|
|
缆线 |
屏蔽9芯线，标配5米缆线，和M12(IP68 接头)，可选延长电缆：5米、10米、25米，最长100米 |
|
|
材质 |
聚碳酸脂和不锈钢 |
|
|
尺寸 |
长度750毫米×直径25.4毫米 |
|
|
重量 |
0.6公斤 |
|
|

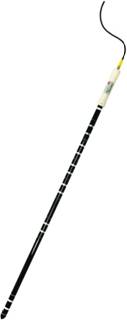

PR2/6土壤剖面水分探头 |
图示 |
|
|
探测深度 |
10、20、30、40、60、100厘米 |
|
|
测量 |
土壤体积含水量(m3.m-3 或%vol) |
|
|
量程 |
0~0.4 m3.m-3 保证精度，0~1 m3.m-3 全量程 |
|
|
精度 |
±0.04 m3.m-3(0~+40℃)针对土壤进行特殊标定；±0.06 m3.m-3(0~+40℃)使用通用的标定曲线 |
|
|
盐分影响 |
50~400ms/m (孔隙水电导率) |
|
|
测量点测量范围 |
探点直径10cm，上下高度高5cm 的圆柱体样土壤决定的了测量值95％的灵敏度，所以在这个圆柱体积内不能有金属、石头和根系，以免影响测量结果 |
|
|
工作环境 |
0~+40℃保证精度指标，-20~+70℃可操作范围 |
|
|
防护等级 |
IP67 |
|
|
反应时间 |
1秒 |
|
|
供电 |
最小：5.5V DC (2米缆线时)，7.5V DC (100米缆线)；最大：15V DC |
|
|
功耗 |
<120mA |
|
|
输出 |
6个模拟电压值：0~1V 对应0~60m3.m-3 |
|
|
缆线 |
屏蔽9芯线，标配5米缆线，和M12(IP68 接头)，可选延长电缆：5米、10米、25米，最长100米 |
|
|
材质 |
聚碳酸脂和不锈钢 |
|
|
尺寸 |
长度1350毫米×直径25.4毫米 |
|
|
重量 |
0.9公斤 |
|
土壤温度传感器：
|
ST1土壤温度传感器 |
图示 |
|
|
测量范围 |
-50~+150℃ |
|
|
精度 |
±0.2℃ |
|
|
尺寸 |
长度125mm×直径4.8mm |
|
|
标准电缆长度 |
5米 |
|
|
ST2高精度热敏传感器传感器 |
图示 |
|
|
测量范围 |
-50~+150℃ |
|
|
精度 |
±0.1℃ |
|
|
尺寸 |
长度125mm×直径4.8mm |
|
|
标准电缆长度 |
5米 |
|
雨量传感器：
|
RG2翻斗式雨量桶 |
图示 |
|
|
最大降雨速率 |
360mm/小时 |
|
|
工作温度范围 |
0~+50℃ |
|
|
分辨率 |
0.2mm |
|
|
雨量桶直径 |
160mm |
|
|
信号输出类型 |
数字 |
|
|
标准电缆长度 |
6米 |
|
