瑞士丹青Aberlink三坐标CMM升级影像系统

2024-10-2200郑大中国仪器仪表网

    【仪器信息网 厂商新闻】瑞士丹青Aberlink桥式三坐标 同一台机器上的触摸和视觉。Aberlink 新品升级 xian进的摄像系统和视觉测量软件模块,可在任何 Aberlink 桥式 CMM 上提供非接触式测量方法。

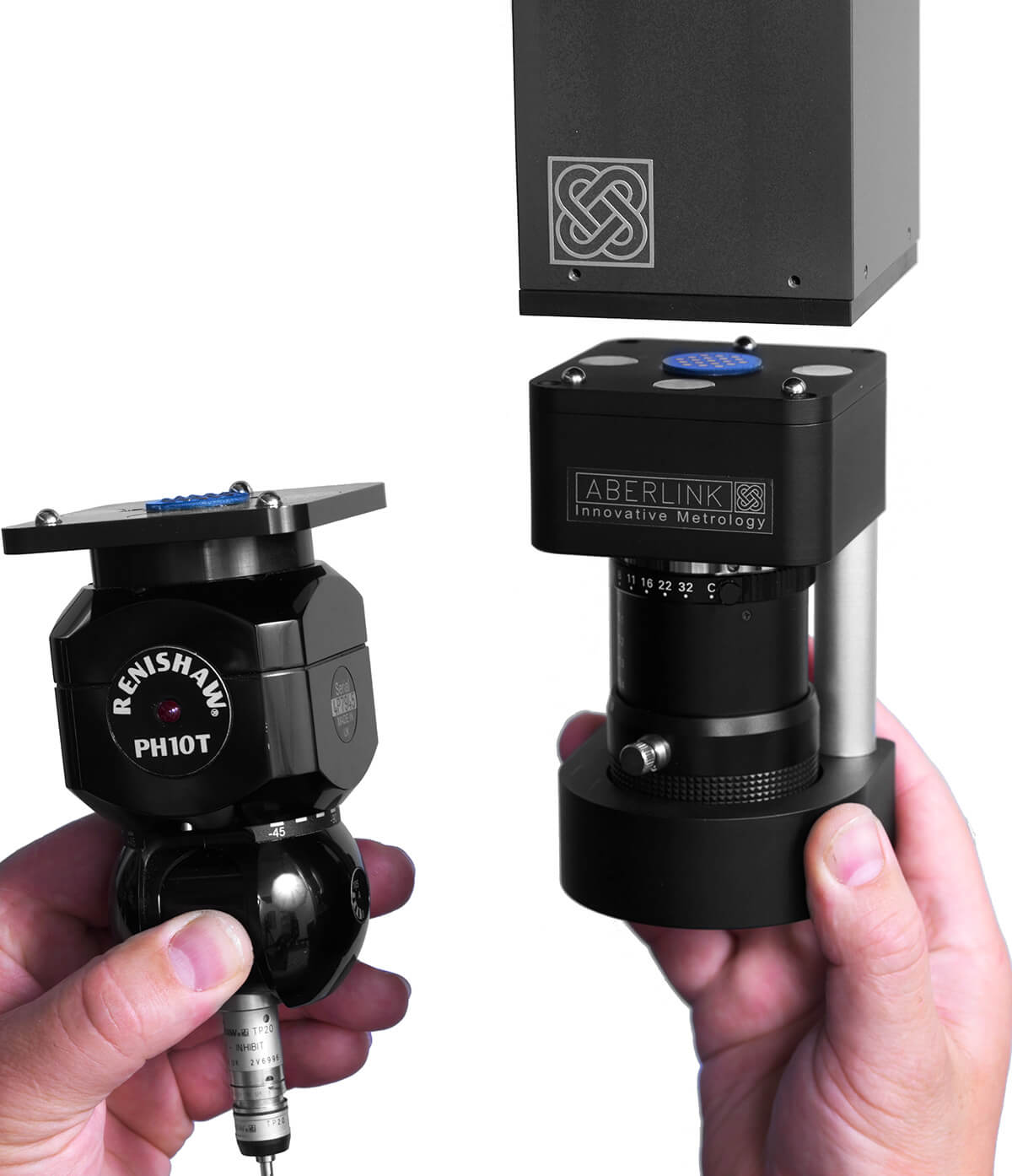

      磁性运动接头的创新设计允许在几秒钟内将标准接触式探头与相机交换。这意味着可以使用同一台坐标测量机上的接触式触发和视觉检测技术轻松快速地检测组件。

一、增强清晰度

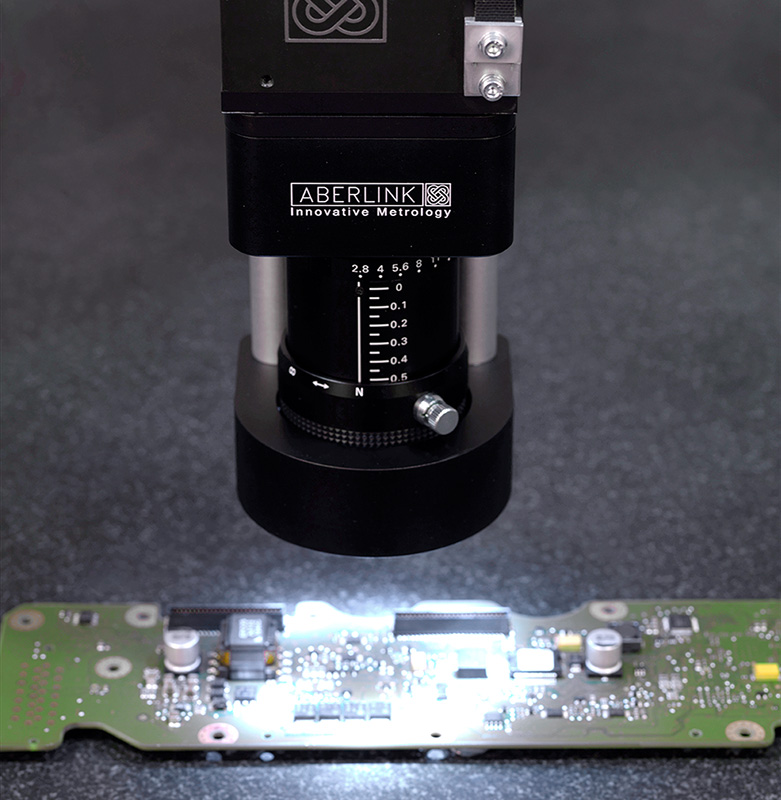

该摄像机采用了远心镜头,可在显示器上呈现无失真的图像,同时还采用了可编程的 16-LED 灯环,其中包含交替的白色和紫外线 LED。

白色 LED 以常规方式提供表面照明,而紫外线 LED 为 CMM 上的背光问题提供了一种优雅的解决方案 - 将要测量的组件放置在反射紫外线并起到背光作用的板上。

二、强大的软件

使用高精度边缘检测和高速光学扫描,轻松测量几何和复杂形状、特征、扫描轮廓和检查螺纹。模拟十字准线和叠加,并控制相机和灯光设置,所有操作均在 Aberlink 的 Vision 软件模块中完成。

视觉软件模块通过一组强大的视觉测量工具增强了 Aberlink 3D 的功能。具有全自动边缘检测工具,可在手动和 CNC 模式下使用,确保快速获得可重复的结果,而无需依赖操作员的技能。

三、特征

在几秒钟内在触摸探头和 CMM 相机之间切换

在同一检测程序中使用触摸和视觉技术

用于特征检查的高精度边缘检测

螺纹测量 - zui小/zui大/平均螺距、左/右角度、有效直径

可编程数码变焦(无需更换镜头)

用于轮廓和表面特征检查的定向顶灯和背光

即使特征失焦,远心镜头也能准确测量

使用可选平行光精确检查 3D 和车削部件
